纺织品通过树脂整理后，如何降低或防止甲醛释放?

　　答 有效降低甲醛释放量的方法主要有两种途径。

　　①将不断游离的甲醛进行羟甲基醚化。当用低级醇醚化羟甲基时，可提高C-N键的稳定性，这时未反应的游离甲醛也可和醇反应生成缩醛或半缩醛，从而降低甲醛的游离与释放量。

　　普通常用甲醇、乙醇、二甘醇等，经醚化的2D树脂、三聚氰胺树脂产品中游离甲醛可降至0．3％以下。其中甲醇醚化的2D树脂可使甲醛释放量降至300mg／kg，而二甘醇变性的更低，达lOOmg／kg以内。经醚化改性的羟甲基树脂普通反应性均较未改性前低，可应用氯化镁和柠檬酸混合催化剂等高效催化剂，这一类树脂还有高度醚化与部分醚化两种，创造时以二步法较一步法工艺降低甲醛效果明显。反应过程中要严格操纵pH值、反应温度及反应时间。值得推举的是选用二甘醇。当二甘醇和2D树脂以2：1(摩尔比)混合时，甲醛释放量有明显降低。也有人曾将聚醚改性硅油CGF和2D树脂并用，3～4g／L CGF还可减少2D树脂用量30％～50％，游离甲醛可降低70％～80％。

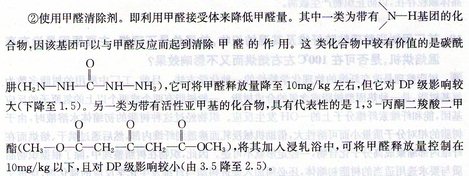

　　上述两种办法不能根除甲醛的危害，只能减少甲醛的释放量。而要彻底根除甲醛问题，则生产中必须不使用甲醛(包含不用由甲醛反应生成的原材料生产的产品)。
