防水材料认质认价与若干工作指引

防水材料认质认价与若干工作指引

我国的建筑防水材料通常分为五大类：

防水卷材

防水涂料

密封材料

刚性防水材料

堵漏止水材料

1、防水卷材

防水卷材是由工厂生产的具有一定厚度的片状防水材料，因为它有相当的柔性，可以卷曲并按一定长度成卷出厂，故称之为卷材。

适用范围：防水卷材一般用于地下室基础防水、屋面防水。

性能特点：具有优良的耐老化、耐穿刺、耐腐蚀性能。可以直接接触紫外线辐射，耐高温、低温性能良好，广泛用于屋面防水；又能耐各种酸碱的腐蚀，并具有优良的抗拉、抗震性能，所以广泛用于地下室基础防水。

另外，因其抗撕抗拉能力强，各种上人屋面一般优先采用。

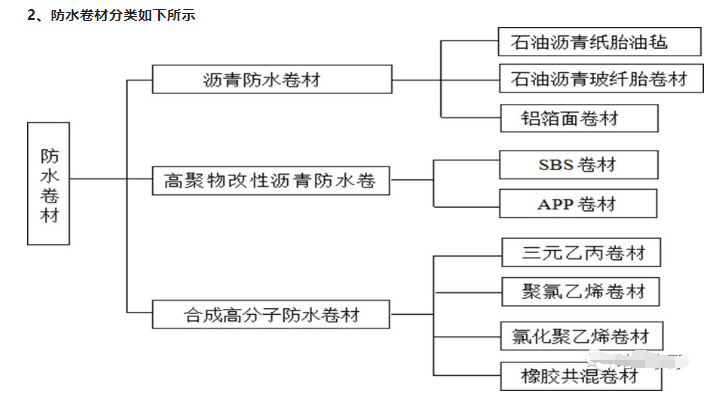

2、防水卷材分类如下所示

2.1 沥青防水卷材

以玻纤布、聚酯布等为胎基，以沥青（或非高聚物材料改性的沥青）为浸涂层，表面覆以聚乙烯膜、铝箔、细纱、页岩片等覆面材料，经浸渍或滚压而成的片状防水材料。

代表产品有石油沥青纸胎油毡、石油沥青玻璃纤维胎防水卷材以及铝箔面石油沥青防水卷材等。

性能特点：由于其抗拉、抗震强度，温度适应性已渐不能满足现代建筑的需要，属于低档防水材料。

2.1.1 石油沥青纸胎油毡

依据《石油沥青纸胎油毡》(GB 326-2007),石油沥青纸胎油毡的物理性能如下表所示：

表 石油沥青纸胎油毡的物理性能

注：Ⅰ、Ⅱ

型油毡适用于辅助防水、保护隔离层、临时性建筑防水、防潮及包装等。Ⅲ型油毡适用于屋面工程的多层防水。

2.1.2 石油沥青玻璃纤维胎防水卷材

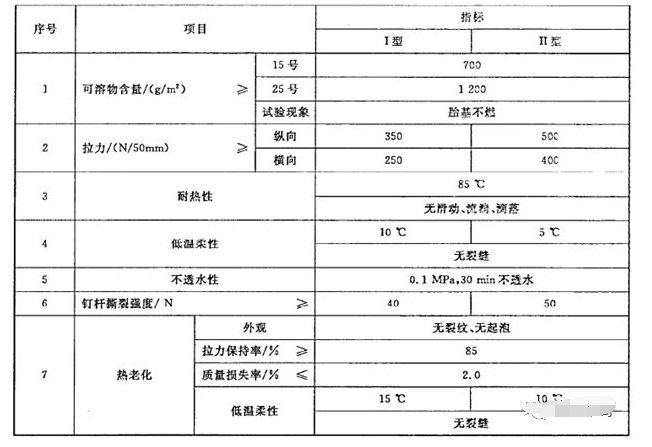

依据《石油沥青玻璃纤维胎防水卷材》(GB/T 14686-2008),产品按单位面积质量分为15、25号；产品按上表面材料分为PE膜、砂面等；产品按力学性能分为Ⅰ、Ⅱ型。

2.1.3 铝箔面石油沥青防水卷材

依据《铝箔面石油沥青防水卷材》(JC/T 504-2007),产品可分为30、40两个标号，物理性能如下表所示：

2.2 高聚物改性沥青防水卷材

以玻纤布、聚酯布等或两种复合材料为胎基，以高聚物改性的沥青为浸涂层，表面覆以聚乙烯膜、铝箔、细纱、页岩片等覆面材料，经浸渍或滚压而成的片状防水材料。

高聚物改性沥青防水卷材有两大系列：弹性体系列，塑性体系列。

弹性体系列的代表产品是SBS改性沥青防水卷材；

塑性体系列的代表产品是APP改性沥青防水卷材。

与沥青防水卷材相比，改性沥青防水卷材的拉力强度、耐热度及低温柔性均有很大的提高，并有较高的不透水性和抗腐蚀性，加上价格适中，现已成为新型防水卷材的主导产品，也是我国目前大力推广应用的属于中高档的防水材料。

2.2.1 SBS改性沥青防水卷材

弹性体改性沥青防水卷材，简称SBS防水卷材，如下图所示：

SBS改性沥青防水卷材是以优质沥青为基料，以聚酯无纺布、玻纤布或两种材料组成的复合布为胎基，加入苯乙烯-丁二烯-苯乙烯（SBS）热塑型弹性体作为改性剂，表面覆以聚乙烯膜、铝箔膜、沙粒、彩砂、页岩片所制成的建筑防水材料。

材料的分类及性能应满足《弹性体改性沥青防水卷材》(GB 18242-2008)。

SBS改性沥青防水卷材的优点是：弹性大，抗拉强度和延伸率高、低温柔性好，产品在-50℃下仍具有防水功能，聚酯胎产品在此系列产品中性能优。特别适用于我国高寒地区和一些不稳定结构工程的防水。

2.2.2 APP改性沥青防水卷材

塑性体改性沥青防水卷材，简称APP防水卷材，如下图所示：APP改性沥青防水卷材是以聚酯无纺布、玻纤布或两种材料组成的复合布为胎基，用无规聚丙烯（APP）高分子改性沥青为涂盖料，表面以聚乙烯膜、铝箔膜、沙粒、彩砂、页岩片为覆盖材料，所制成的建筑防水材料。

APP防水卷材的分类及材料性能依据《塑性体改性沥青防水卷材》(GB 18243-2008)执行。

APP改性沥青防水卷材优点是：优良的耐热性能和较好的低温性能，特别适用于高温、高湿地区。

2.3 合成高分子防水卷材

以合成橡胶、合成树脂或两种的共混体为基料，加入适量化学助剂和填充料等，经过塑炼、压延成型的防水材料。

合成高分子防水卷材主要有三大系列：橡胶型、树脂型、橡塑共混型。

橡胶型的代表产品是三元乙丙橡胶防水卷材；

树脂型的代表产品是：聚氯乙烯防水卷材、氯化聚乙烯防水卷材；

橡塑共混型的代表产品是：氯化聚乙烯-橡胶共混防水卷材。

合成高分子防水卷材是有拉伸强度高、断裂伸长率大、抗撕裂强度高、耐高低温及耐老化性能好等优越性，属新型高档防水卷材，但由于其是冷粘法施工，工艺不成熟，因而造成的渗漏水现象时有发生，另由于其造价昂贵，在某些有特殊要求的工程中有所应用。

2.3.1 三元乙丙橡胶防水卷材

三元乙丙防水卷材（简称EPDM）是由三元乙丙橡胶为主，并掺有适量的丁基橡胶、硫化基、促进剂、活化剂、补强填充剂、增塑剂等经过一系列的工序加工而成。如下图所示：2.3.2 聚氯乙烯防水卷材

聚氯乙烯(PVC)防水卷材是一种性能优异的高分子防水材料，以聚氯乙烯树脂为主要原料。加入各类专用助剂和抗老化组份，采用先进设备和先进的工艺生产制成。产品具有拉伸强度大、延伸率高、收缩率小，低温柔性好、使用寿命长等特点。屋面材料可使用30年以上，地下可达50年之久。

按产品的组成成分分为均质卷材（代号H）、带纤维背衬卷材（代号L）、织物内增强卷材（代号P）、玻璃纤维内增强卷材（代号G）、玻璃纤维内增强带纤维背衬卷材（代号GL）。

材料性能指标应满足《聚氯乙烯防水卷材》（GB12952-2011）要求。

2.3.3 氯化聚乙烯防水卷材

氯化聚乙烯防水卷材是氯化聚乙烯树脂为主要原料，加入适量的化学助剂和一定的填充材料，经一系列工序加工制成的防水材料。如下图所示。

产品按有无复合层分类，无复合层的为N类、用纤维单面复合的为L类、织物内增强的为W类。每类产品按理化性能分为Ⅰ型和Ⅱ型。

产品的理化性能应满足《氯化聚乙烯防水卷材》（GB12593-2003）的要求。

2.3.4 氯化聚乙烯-橡胶共混防水卷材

氯化聚乙烯-橡胶共混防水卷材是以氯化聚乙烯和橡胶共混为主体，加入适量软化剂、防老剂、稳定剂、硫化剂和填充剂，经过一系列工序加工制成的防水卷材。

橡胶共混卷材的优点是既有氯化聚乙烯特有的高强度和优异的耐老化性能，而且具有橡胶特有的高弹性、高延伸率以及良好的低温柔性，产品尤其适用于寒冷地区或变形较大的屋面与地下工程。

产品按物理力学性能分为S型、N型两种类型。材料性能应满足《氯化聚乙烯-橡胶共混防水卷材》(JC/T 684-1997)要求。

2、防水涂料

防水涂料（也称涂膜防水材料）是以液体高分子合成材料为主体，在常温下呈无定型状态，用涂布的方法涂刮在结构物表面，经溶剂或水分挥发，或各组分间的化学反应，形成一层薄膜致密物质，具有不透水性、一定的耐侯性及延伸性。

适用范围：防水涂料一般用于厨房、卫生间、墙面、楼地面的防水。用于地下室、屋面防水时应配合防水卷材使用。

性能特点：防水涂料不耐老化，抗拉抗撕强度都无法和防水卷材相比，但由于防水涂料在施工固化前为无定形液体,对于任何形状复杂、管道纵横和变截面的基层均易于施工，特别是阴、阳角、管道根、水落口及防水层收头部位易于处理，可形成一层具有柔韧性、无接缝的整体涂膜防水层。广泛应用于厨房、卫生间以及立墙面的防水。

2.1 沥青基防水涂料

以沥青为基料配制的水乳型或溶剂型的防水涂料。

代表产品主要是乳化沥青。

2.1.1 乳化沥青

乳化沥青主要原料是沥青和水，由于水代替了有机溶剂，所以对基层的含水率要求较低，能在潮湿基面上施工，可加快施工进度，缺点是柔韧性、抗裂性、强度及温度适应性都较低，使用寿命短，属低档防水涂料，用量较少。

2.2 高聚物改性沥青防水涂料

以石油沥青为基料，用合成聚合物对其进行改性，加入适量助剂配制成的水乳型或溶剂型乳液，称为高聚物改型沥青防水涂料。

代表产品是氯丁橡胶沥青防水涂料。

2.2.1 氯丁橡胶沥青防水涂料

是以石油沥青与氯丁橡胶为基料，用适量的溶剂，并配以助剂制成的一种防水涂料，属中低档防水涂料。

氯丁橡胶沥青防水涂料改变了传统沥青低温脆裂，高温流淌的特性，经过改性后，不但具有氯丁橡胶的弹性好，粘接力强，耐老化、防水防腐的优点，同时集合了沥青防水的性能，组合成强度高，成膜快，防水强，耐老化，有弹性抗基层变形能力强，冷作施工方便，不污染环境的一种优质防水涂料。

2.3 合成高分子防水涂料

以合成橡胶或合成树脂为原料，加入适量的活性剂、改性剂、增塑剂、防霉剂及填充料等辅助材料制成的单组分或双组分防水涂料。

代表产品是聚氨酯防水涂料、丙烯酸酯防水涂料

合成高分子材料由于本身的优异性能，因而以它为原料制成的合成高分子涂料，有高弹性、防水性、耐久性及优良的耐高低温性能，属高档防水涂料。

2.3.1 聚氨酯防水涂料

聚氨酯防水涂料是以甲组分（聚氨酯预聚体）与乙组分（固化剂）按一定比例混合而成的双组分型防水涂料，是目前国内应用较多的一种高档防水涂料。

目前国内多使用双组分聚氨酯防水涂料，而国外已由双组分发展到单组分。在美国单组分聚氨酯涂料正在逐步取代双组分，并已形成了完整的应用系统。由于双组分涂料需在施工现场配料，配比不准和搅拌不匀而造成的防水质量事故时有发生，故单组分聚氨酯防水涂料的应用推广在我国势在必行，并将成为聚氨酯防水涂料发展的必然趋势。

2.3.2丙烯酸酯防水涂料

丙烯酸酯防水涂料是以丙烯酸酯乳液为基料，添加少量表面活性剂、改性剂、增塑剂、助剂及无机填料等配制而成的单组份防水涂料。该产品外观为浅黄、棕色和多种色彩的粘稠液体，由于有多种颜色，可用于有不同颜色要求的屋面防水或旧屋面的维修。产品如下图所示。

3、密封材料

密封材料是指填充于建筑物的接缝、裂缝、门窗框、玻璃周边以及管道接头或与其它结构的连接处，能阻塞介质透过渗漏通道，起到水密、气密性作用的材料。密封材料应有较好的粘结性、弹性和耐老化性，能长期经受拉伸和收缩以及振动疲劳等，仍保持其良好的防水效果。

适用范围：一般用于接缝，或配合卷材防水层做收头处理。

性能特点：一般不大面积使用，利用其便于嵌缝处理的优点，配合防水卷材和涂料做节点部位的处理。

密封材料分为不定型密封材料和定型密封材料两大类。

3.1 不定型材料

指膏糊状材料，如腻子、塑料密封膏、弹性或弹塑形密封膏或嵌缝膏。

代表产品是聚氯乙烯密封膏（PVC密封膏）、氯磺化聚乙烯密封膏（CSPE密封膏）。

3.1.1 聚氯乙烯密封膏（PVC密封膏）

PVC密封膏是以聚氯乙烯树脂为基料，加入适量的改性材料及其它添加剂配制而成的密封材料。PVC密封膏具有良好的粘结性、防水性和弹性，回弹率达80%以上，适应振动、沉降、拉伸引起的变形要求，-20～30℃不脆不裂，并有较好的耐腐蚀性和耐老化性，一般用法是灌缝密封。

3.1.2 氯磺化聚乙烯密封膏（CSPE密封膏）

CSPE密封膏是以氯磺化聚乙烯为主剂，加适量硫化剂、促进剂、软化剂、填充剂、经混炼、研磨等工序加工制成的膏状物质。CSPE密封膏具有优良的弹性、粘结性和较高的内聚力，耐老化、耐候性能突出，使用寿命长，在-20～100℃下仍保持柔韧性，并可配制成各种颜色。一般适用与基层伸缩变形部位的密封，并可用于相容卷材冷粘法施工时的搭接缝及收头密封，门窗四周及安装工程中的嵌缝处理。

3.2 定型密封材料

指根据密封工程的要求，制成带、条、垫形状的密封材料。专门处理建筑物或地下构筑物的各种接缝（如伸缩缝、施工缝及变形缝）。

代表产品是止水带、遇水膨胀橡胶。

3.2.1 止水带

止水带一般分为塑料止水带、橡胶止水带及复合止水带三种。

3.2.2 遇水膨胀橡胶

遇水膨胀橡胶是以改性橡胶为基本材料制成的新型防水材料。它既具有一般橡胶防水制品的优良弹性和延伸性，起到弹性密封的止水作用；同时当结构变形超过材料的弹性复原率以外时，它还具有遇水膨胀的特性，在膨胀倍率范围内起到以水止水的功能。

遇水膨胀止水带在遇水后会逐渐膨胀，后会缓慢堵塞遍布存在的毛细孔隙、使与其接触的混凝土界面的接触更加紧密，从而产生较大的抗水压力，形成不透水的可塑性胶体，这种产品具有膨胀倍率高，移动补充性能强的特点，置于施工缝浇缝后，具有较强的平衡自愈功能，可自行封堵因沉降而出现的新的微小缝隙，对于已完工的工程，如缝隙渗漏水，可用止水条重新堵漏，施工费用低且施工工艺简单，耐腐蚀性极佳

4、刚性防水材料

刚性防水材料通常指防水砂浆与防水混凝土。它是指以水泥、砂、石为原料或掺入少量外加剂（防水剂）、高分子聚和物等材料，通过调整配合比，抑制或减少孔隙率，改变孔隙特征，增加各原材料界面间的密实性等方法配制成的具有一定抗渗能力的水泥砂浆、混凝土类防水材料。

适用范围：刚性防水材料一般用于蓄水种植屋面、水池内外防水、外墙面的防水和动静水压作用较大的混凝土地下室。

性能特点：一般配合柔性防水材料使用，达到刚柔相济的效果，实现优势互补。刚柔并用的做法在建筑防水工程中也占有较大的比重。

刚性防水材料有以下优点：

①有较高的抗压强度，且具有一定的抗渗能力，即可防水，又可兼作承重结构或围护结构。

②抗冻、抗老化性能优越，使用寿命可长达20年。

③发生渗漏时，易于查找渗漏点，便于修补。

④大多原材料为无机材料，不燃烧，无毒、无味、有一定的透气性。

⑤造价低，施工简便，工艺成熟，基层潮湿时刚性防水仍可施工。

刚性防水材料的缺点：

刚性防水的大缺点是其抗拉强度低，抗变形能力差，常因干缩、地基沉降、基层振动变形、温差等因素使防水层出现裂缝。此外这类材料自重较大，使结构荷载增加。

4.1 防水混凝土

可分为普通防水混凝土和外加剂防水混凝土两大类。

普通防水混凝土是通过调整配合比的方法来提高自身的密实性和抗渗性要求。

外加剂防水混凝土是在混凝土拌合物中渗入适量的不同类型减水剂、引气剂等外加剂，以提高其抗渗性能。

4.2 防水砂浆

可分为普通防水砂浆、外加剂防水砂浆和聚合物防水砂浆三种。

普通防水砂浆是通过调整配合比的方法来提高抗渗性能。

外加剂防水砂浆是在水泥砂浆中掺入占水泥重量3%～5%的无机盐或金属皂类防水剂。

聚合物防水砂浆是在水泥砂浆中掺入一定量的聚合物（如有机硅、氯丁胶乳、丙烯酸酯乳液等），使砂浆具有良好的抗渗、抗裂与防水性能。
