热风烘燥机——圆网式热风烘燥机

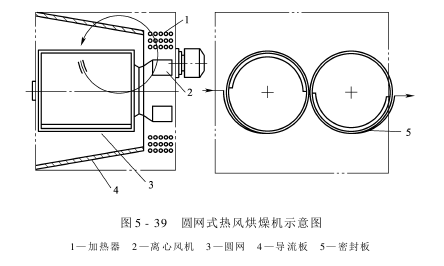

圆网式热风烘燥机主要用于针织物、化纤长丝束和散纤维等的烘燥。其特点是以两只或四只主动回转的圆网输送被烘织物,在烘房内以热空气喷向织物,并强制穿过织物的方法进行烘燥。如图5-39所示,烘房内装有两只直径为1400mm的圆网,圆网由2mm厚的不锈钢板或表面镀锌钝化处理的钢板制成。圆网上布满直径为3mm的冲孔,每只圆网一侧配有一套以水蒸气为热源的加热器和离心式风机。圆网的非工作面内侧由固定的密封板阻止热空气穿透网孔。

被烘织物经超喂(超喂率0～19%)装置超速喂入到只圆网的工作表面,并随该圆网回转送到下一只圆网的工作表面。在此过程中,由于每只圆网的抽吸作用,织物被热空气均匀穿透而被烘燥。
