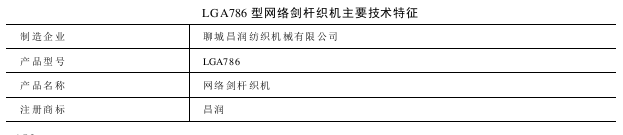

LGA型网络剑杆织机

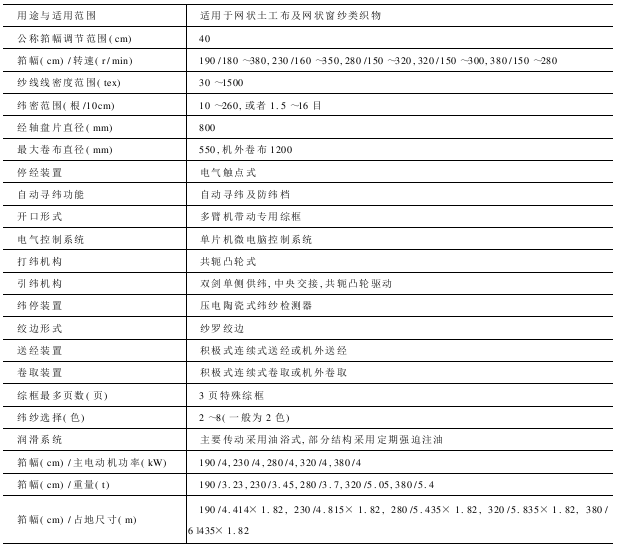

LGA786型网络剑杆织机是聊城昌润纺织机械有限公司(原聊城纺织机械厂)根据市场需要自主开发的织造特殊织物的无梭织机,该机具有性能先进,结构紧凑,操作方便简单,自 动化程度高,织造稳定、可靠等特点。

适织品种 该机开口机构经特殊设计,可织造网状纱罗土工布以及网状窗纱类织物,广泛应用于水利工程、墙体、铺路、楼顶等基础建设行业。可织造各种纱线,纱线线密度范围30～1500tex。

开口系统 开口配置积极式全开口复动式机械多臂机,左侧下置式。综框采用特殊设计的专用综框,能够满足特殊织物的工艺要求。

引纬机构 引纬机构采用双剑单侧供纬方式,由共轭凸轮驱动的挠性剑带和夹持式钳纬器在中央交接纬纱完成引纬。优化设计精密加工的共轭凸轮控制整个引纬过程,可使剑杆头运动规律更趋合理,确保织机高速运转时纬纱张力稳定、交接可靠、运行平稳。

打纬机构 打纬机构由共轭凸轮驱动短筘座脚分离式筘座,利用惯性打纬,以减小运动的冲击和能量消耗。与引纬共轭凸轮具有同样高精度的打纬共轭凸轮,驱动坚固的短筘座,确保在织造厚重织物时的打纬力。

选纬机构 一般配置机械软轴式2色选纬器,与多臂机连接,实现选纬要求,结构简单,使用可靠。

主传动机构 由4kW的主电动机通过电磁制动离合器传动织机各个机构。电磁制动离合器同电控系统配合,可准确控制织机的启动、定位停车、点动等功能。

送经机构 积极式送经机构采用复式调节方式,保证送经均匀与送经张力稳定。也可根据用户要求采用机外送经机构。

卷取机构 卷取机构由蜗轮、蜗杆及链轮积极连续地传动卷取辊,实现连续卷取。

卷布辊大卷布直径为550mm,也可根据用户要求采用机外卷布机构。

纬密机构 织物纬密是通过改变齿轮式纬密调节器的齿轮传动比来获得的,通过改变一对齿轮的齿数即可获得从1～26根/cm的纬密,全机共配备15只不同齿数的齿轮供选择,这种齿轮式纬密调节器的大优点是传动准确、可靠。

控制与检测系统 采用单片机微电脑控制系统,具有自动停车、自动寻纬、故障检测、液晶显示等功能。

该织机所有操作均为按钮操作,点动、启动、停车、正反转、寻纬都有各自的按钮控制,这些按钮安装在方梁上。

在方梁上装有指示灯,红灯表示纬断停车,绿灯表示经断停车,电控箱设有主电动机,吸尘电动机的控制开关,手动及自动转换开关,紧急情况下切断电源的红色紧急按钮等。

润滑装置 主要传动轮系采用油浴润滑,摆轴轴承采用定期强迫润滑,无油浴部位采用密封轴承。

吸尘机构 为了及时清理左钳纬器夹纱夹子中的纤维粉尘,在织机的左侧装有功率为300W的独立吸尘电动机,在固定导轨上配备左、右吸口。
