CR—型挠性剑杆织机

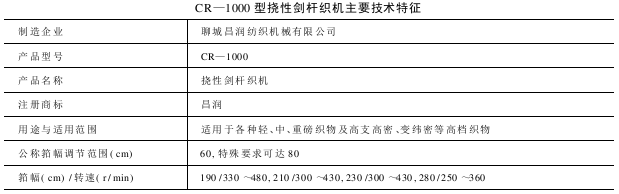

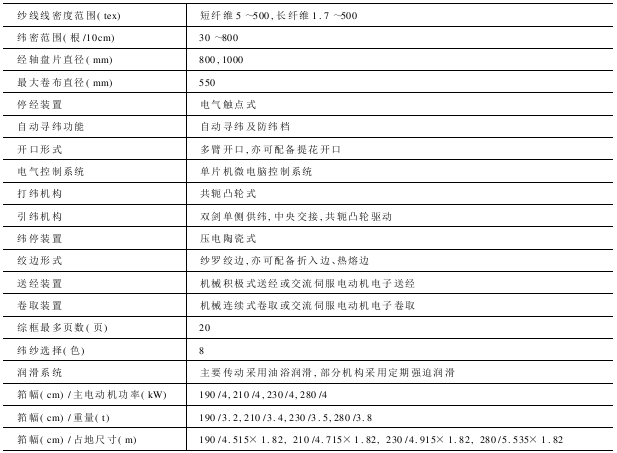

CR—1000型挠性剑杆织机是聊城昌润纺织机械有限公司在消化国内外先进技术基础上,以提高织机的织布效率和可织造厚重织物为原则,对织机机架、送经、卷取、打纬等系统进行了优化设计而成的一种新型织机。

适织品种可织造各种天然纤维(如棉、毛、丝、麻)及各种再生纤维和合成纤维。适用于各种轻、中、重磅织物及高支高密、变纬密等高档织物。

机架部分采用加强型机架、加厚墙板。整机结构紧凑、坚固,又可使织机内腾出较宽的空间,便于清洁及调试工作。

开口装置开口机构采用积极式下置多臂机。根据设计的织物组织,由预先编制的纹纸或程序控制综框的升降运动。亦可配备提花机。

打纬部分 打纬机构由共轭凸轮驱动短筘座脚分离式筘座,利用惯性打纬,以减小运动的冲击和能量消耗。采用加强筘座系统,适当加大打纬系统的惯性力,提高打纬力,可满足厚重织物的要求。

引纬机构 引纬机构是双剑单侧供纬,由共轭凸轮驱动的挠性剑带和夹持式钳纬器在中央交接纬纱完成引纬。引纬动程通过调整凸轮箱内的滑块位置实现。

送经部分 采用积极式送经及复式调节机构,保证送经均匀与送经张力稳定。亦可配备电子送经。设计采用加强送经传动系统、大边盘,提高其强度,既提高了织造效率,又减少了织造厚重织物时经轴的抖动,以适应厚重织物张力大的要求。

卷取部分 积极式连续卷取机构,由蜗轮、蜗杆及链轮积极连续地传动卷取辊。可配备电子卷取。卷取机匣为箱体式,使减速齿轮实现油浴润滑,降低了发热,提高了传动性能,将减速部分齿轮悬臂支撑结构改为两端支撑,提高了传动部分的可靠性。同时对卷取传动部分的蜗轮蜗杆及齿轮进行了重新设计,提高了卷取传动机构的强度,满足大张力的需要。

主传动机构 由4kW的主电动机通过电磁制动离合器传动织机各个机构。电磁制动离合器同电控系统配合,可准确控制织机的启动、定位停车、点动等功能。

选纬机构 8色电子选纬机构由电脑控制,使所选纬纱按花型设计要求引入梭口。

控制与检测 采用微电脑控制系统,具有电子送经、电子选纬、自动寻纬、故障检测、自动选纬、液晶显示等功能。

该织机所有操作均为按钮操作,点动、启动、停车、正反转、寻纬都有各自的按钮控制,这些按钮安装在方梁上。

在方梁上装有指示灯,红灯表示纬断停车,绿灯表示经断停车,电控箱设有主电动机,吸尘电动机的控制开关,手动及自动转换开关,紧急情况下切断电源的红色紧急按钮等。

织边装置 具有纱罗绞边装置,可配备折入边及热熔装置。

润滑装置 主要传动轮系采用油浴润滑,摆轴轴承采用定期强迫润滑,无油浴部位采用密封轴承。

吸尘机构 为了及时清理左钳纬器夹纱夹子中的纤维粉尘,在织机的左侧装有功率为300W的独立吸尘电动机,在固定导轨上配备左、右吸口。
