.描绘方格组织织物组织图应注意什么?

　　答：设计方格组织的面料，为使面料表面模纹整齐清楚，布面平坦，在确定布料组织后描绘组织图时要小心组织图的起始点(即组织图中根经纱的组织点)。

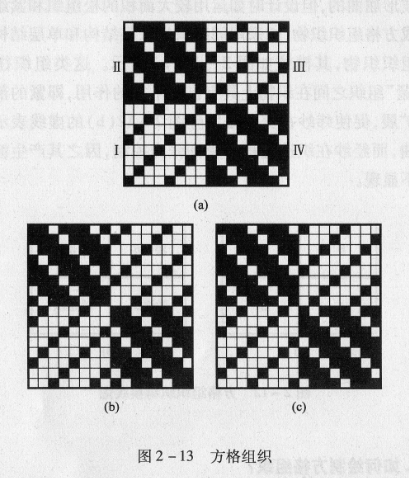

　　图2-13所示的方格组织其特点是处于对角位置的两部分配置相同的组织。组织图中左下角与右上角位置的组织为1/3右斜，右下角与左上角位置的组织为3/1左斜。绘制这类方格组织时，应小心分界处界线分明，即分界处相邻两根纺纱线的组织点必须为“底片翻转”的关系。此外还要小心对角线的两相同组织的组织点应延续，使面料外观整齐美观。从图2-13中可瞧出(a)、(b)符合上述要求，而(C)却不然，这是由于绘制组织图的起始点不同而形成的。图中(a)和(b)比较则(b)为更好，其不但布面花纹延续，且布面较(a)平坦，这是因为图(a)的组织图中在四个等分组织的共同交界处(即尽全组织的中心)浮现组织点呈b平纹组织，则交错较密切，使布面中心有下凹的现象产生。
