复合面料原理

各种各样的染色设备附设备原理图

城南二哥2021-08-18 10:37:46复合面料原理907来源:复合布料_复合面料网
导读
子曰:“工欲善其事,必先利其器“。
今天,小编跟大家一起知道一下各种各样的上色设备。通常,按被染物的受染形态分为散纤维、条子、纺纱线、布料与成衣等五类上色机。
一、散纤上色机
1、间歇式散纤维上色机

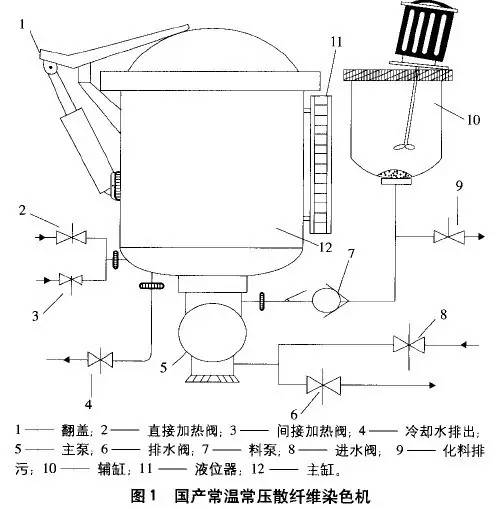

由装料圆桶、圆形染槽与循环泵等组成(如图)。圆桶有一中央管,桶壁与中央管上满布小孔。将纤维装入圆桶,置于染槽内,放入染液,开动循环泵,升温上色。染液由圆桶中央管涌出,通过纤维与圆桶壁由里向外,再归到中央管形成循环。有的散纤维上色机由一个锥形锅、染槽与循环泵组成,锥形锅的假底与锅盖上都弥漫小孔。上色时,将散纤维装入锅中,加盖压紧,然后置入染槽。染液经循环泵通过假底由下向上涌出锅盖,形成循环进行上色。
2、延续式散纤维上色机
由加料斗、输赠带、轧液辊、汽蒸箱等组成。纤维经加料斗被输赠带赠至轧液辊前,淋满染液,由轧液辊轧压后进入汽蒸箱。汽蒸后再行皂洗、水洗。
二、条子上色机
1、毛球上色机
属间歇式上色设备,主要结构和圆桶式散纤维上色机相似。上色时,把绕成空心球状的条子放入筒内并拧紧筒盖,染液在循环泵驱动下,自圆筒外穿过壁孔进入毛球,再从多孔的中央管上部涌出,反复进行至上色尽毕。
2、毛条延续轧染机
结构和延续式散纤维上色机相似,汽蒸箱普通为“J”形,附有烘干设备。
三、纺纱线上色机
1、绞纱上色机
主要由方形染槽、支架、载纱管与循环泵组成,属间歇式上色设备。将绞纱悬挂在支架的载纱管上放进染槽。染液在循环泵驱动下流经绞纱。有些机型的载纱管还能徐徐转动,管壁上有小孔,染液由小孔喷出流经绞纱。
(图:绞纱上色机原理)

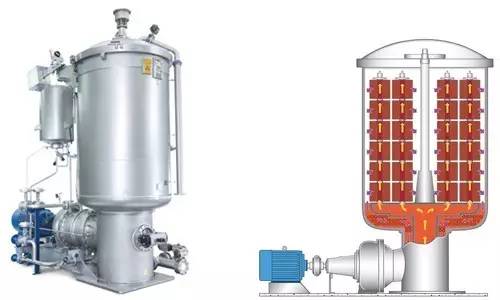

2、筒子纱上色机
主要由圆筒形染槽、筒子架、贮液槽以及循环泵等组成,属间歇式上色设备。纺纱线绕在圆柱形簧管或多孔锥形管上,然后再固定于染槽中筒子架的多孔套管上。染液经循环泵流入筒子架多孔套管,然后从筒子纱的内心向外流动。间隔肯定时间后再作反向流动。上色浴比普通为10:1-5:1左右。
3、经轴上色机
主要由圆筒形染槽、经轴、贮液槽与循环泵等组成,是间歇式上色设备。原用于经纱上色,现广泛用于组织疏松的布料,尤其是合成纤维经编布料的平幅上色。上色时经纱或布料被卷绕在弥漫小孔的空心经轴上,然后装入圆筒形染槽中。染液在循环泵作用下从空心经轴的小孔流经经轴上的纺纱线或布料,并定时作反向流动。经轴上色机也可以用于轻薄内衬布料的上色。
四、面料上色机
按面料上色的形态与特征分绳状上色机、卷染机、轧卷上色机以及延续轧染机等,后三种均属平幅上色设备。毛布料、针织物物等简单变形的布料,大多用松式绳状上色机上色,棉面料多用平幅状上色机。
1、绳状上色机
无喷嘴的俗称拉缸,主要由染槽、圆形或椭圆形花篮滚筒组成,是间歇式上色设备。上色时布料呈松弛弯曲状浸在染浴中,经过导布辊由花篮滚筒提起,再落入染浴中。布料头尾相接,循环运行。布料在上色过程中大部时间以松弛状态浸于染浴中,所受张力较小,浴比普通为20:1~40:1。 因为浴比较大,拉缸现在逐步被淘汰。

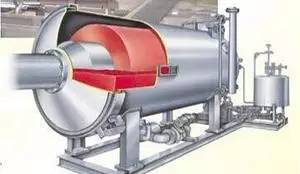

20世纪60年代以来,绳状上色机新进展的设备类型有喷射上色机、常温溢流上色机、气流上色机等。喷射上色机是效果较高的间歇式上色设备,面料上色时所受张力较小,适用于多品种小批量的合成纤维布料上色。主要由染槽、喷射器、导布管、热交换器以及循环泵等组成。上色时面料头尾相接,由导布辊将布料从染浴中提起,依靠喷射器喷出的液流带动在导布管中前进,然后落入染槽呈松弛弯曲状浸渍在染浴中并缓慢向前挪移,并由导布辊再次提起循环运行。染液由大功率泵驱动,通过热交换器,再经喷射器加速喷出。 浴比普通为5:1~10:1。下面是L型、O型、U型三种类型喷射上色机的动态原理图:

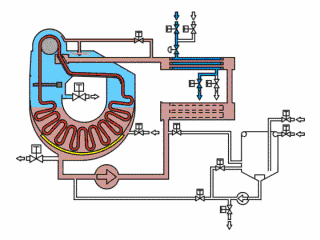

(O型)

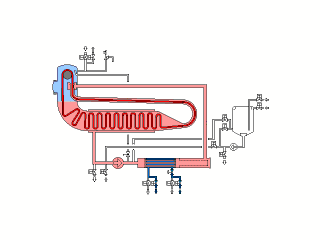

(L型)

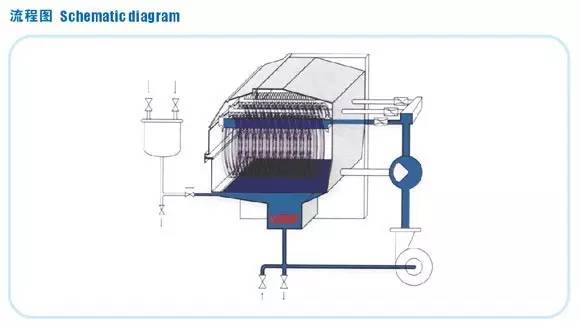

(U型)

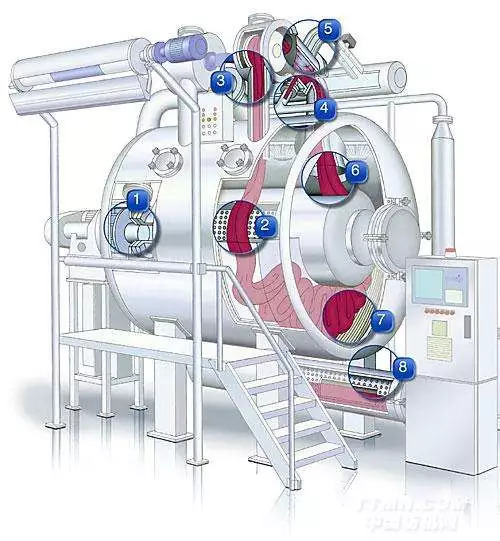

(气流上色机)
2、卷染机

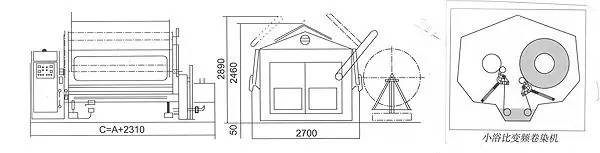

是一种历史较久的平幅上色设备。主要由染槽、卷布辊、导布辊组成,属间歇式上色设备。布料先平幅卷绕在只卷布辊上,通过染液后卷绕于另一只卷布辊,当布料马上绕尽时,再重新卷绕到原来的卷布辊,每卷绕一次称为一道,如此往复直到上染尽毕。浴比普通为3:1~5:1。有些卷染机装有布料张力、调头与运行速度等自动操纵设施,可以减小布料张力、减轻工人劳动强度。 下图是卷染机的剖面图。
3、轧卷上色机

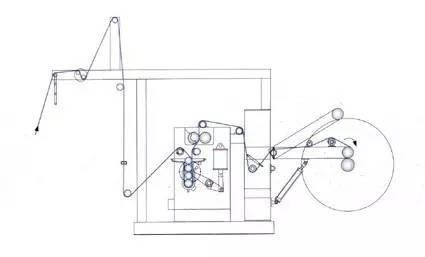

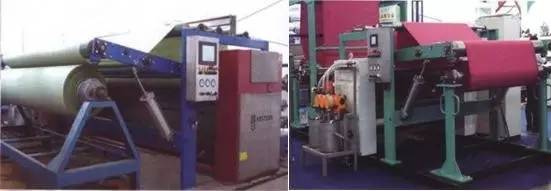

是一种间歇与延续相结合的平幅上色机。主要由浸轧机与加热保温室等组成。浸轧机由轧车与轧液槽组成。轧车有二辊与三辊两种,轧辊成上下或左右配置,轧辊间的压力可以调节。布料在轧液槽中浸渍染液后受轧辊轧压,染液透入面料内部,多余染液仍流入轧液槽。布料进入保温室在卷布辊上绕成大卷,于湿热条件下徐徐转动堆置肯定时间,使染料逐渐对纤维上染。这种设备适合小批量、多品种的平幅上色。现在很多工厂在用的冷轧堆上色用的就是这种上色机,如下图:
4、延续轧染机
是平幅延续上色联合机,生产效率较高,适合于大批量品种的上色设备。主要由浸轧、烘干、汽蒸或焙烘、平洗等单元组成。机台的组合方式决策于染料性质与工艺条件。浸轧常用二辊或三辊轧车,烘干用红外线、热风或烘筒加热,红外线加热温度均匀,但烘干效率较低。烘干后汽蒸或焙烘,使染料充分上染于纤维,后进行皂煮与水洗。热熔延续轧染联合机适用于分散染料上色。
下面是延续轧染机的流程图:
五、成衣上色机
成衣上色机适合小批量、特殊品种的成衣上色,具有灵便、方便、快捷的特点。其原理如下图:
