防水透气面料说明书

防水透气织物是指水在必定压力下无法浸进织物，而人体散发的汗气能以水蒸气的情势通过织物传导到外界，从而避免汗气积累冷凝在体表与织物之间，以保持穿着的舒适性，它是一种高技巧、独具特点的功效性织物。

工作原理

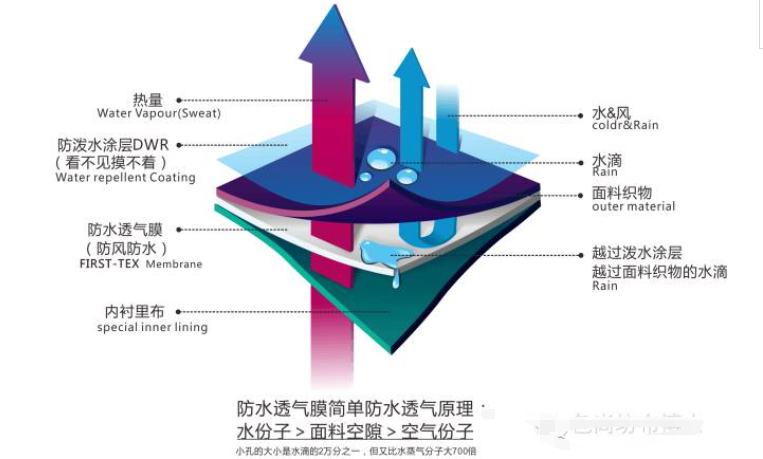

防 水 透 气

 在水汽的状态下，水颗粒非常细小，根据毛细运动的原理，可以顺利渗透到毛细管的另一侧，从而发生透汽现象。当水汽冷凝变成水珠后，颗粒变大，因水珠表面张力的作用（水分子之间互相“拉扯抗衡”），水分子就不能顺利脱离水珠渗透到另一侧，也就是防止了水的渗透发生，使透汽膜有了防水的功能。

防水对于面料行业来说并不是什么艰苦，要害是如何实现透气与其兼得并且实现超强防风。下面，我们从实现防水、防风与透气织物的种类来深进解读新型高科技产品。

通过层压(又叫贴膜，Lamination）防水透气膜来实现

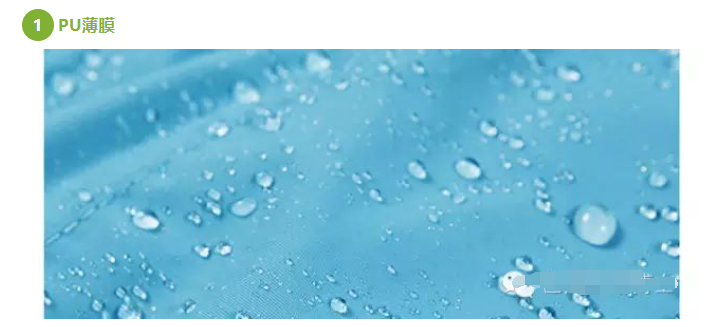

这是一种耐水压很不错的材料，将产品面料与之复合在一起，可以做到防水稳定性较好，其高端产品可能有些许透湿功能，但效果很不理想。

TPU是热塑型聚氨酯薄膜的简称，属于无孔亲水性薄膜。由于薄膜本身没有孔隙，防水后果自然很好。透气重要通过其的亲水特征来实现，依附衣服内外蒸汽压的差别，将蒸汽从压力高的处所转移到低的处所，从而实现了透气的功效。

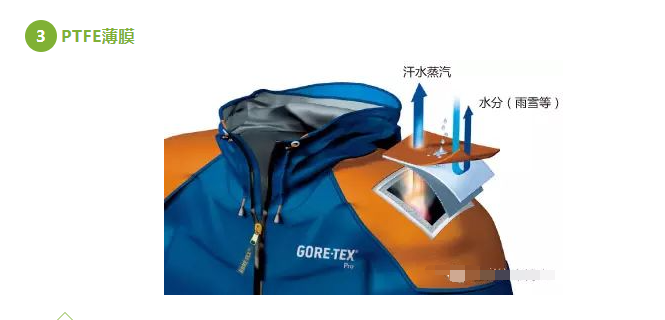

PTFE（聚四氟乙烯）薄膜是新一代防水透气材料，世界一流厂商目前均采用。

水蒸气分子直径为0.0004微米，雨水中直径小的轻雾直径为20微米，毛毛雨的直径则高达400微米，假如能够制作出孔隙直径在水蒸气和雨水之间的薄膜，则能实现既防水又透气。美国戈尔公司利用聚四氟乙烯(PTFE)成为家生产出该膜的公司，与织物进行复合层压后取商品名为GORE-TEX（戈尔特斯TM）薄膜。经过不断努力，通过与其它亲水薄膜层压在一起成为复合薄膜，在膜上进行特别处理，其牢度大大提高。一般认为，该面料水压可以达到10000mm，水洗6-7次后水压才有明显降落；透气量高可以达到10000g/sqm*24hrs，但并不是刚做出来的面料就能达到这个数值，需要经过几次水洗，将部分胶水洗去，可用孔隙增多，透气量上升；同时，该面料做成的服装还可以拦阻冷风的侵进，防止风透过布料将身材散发的热量带走，使身材不因热量的丧失而感到风冷；此外，该面料还可以抵抗97.5%的紫外线。

通过涂层(coating)来实现透气

采用干法直接涂层、转移涂层、泡沫涂层、相位颠倒或湿法涂层（凝固涂层）等工艺技巧，将各种各样具有防水、透气功效的涂层剂涂敷在织物的表面上，使织物表面貌隙被涂层剂封闭或减小到必定程度，从而得到防水性。

织物透气性则通过涂层上经过特别方法形成的微孔结构或涂层剂中的亲水基团与水分子作用，借助氢键和其它分子间力，在高湿度一侧吸附水分子，后传递到低温度一侧解析的作用来获得。涂层面料的价格低，实现了必定的透气，而被广泛应用。但是由于其防水透气性能较差，手感也不能令人满足，市场占领率正在逐步的减少。

 湿法转移涂层面料使得涂层面料焕发新机，不仅防水透气等物性指标很高，面布能做100%特氟龙处理，水洗牢度能达到25次以上，手感非常好。

通过纤维来实现透气是上世纪40年代由英国的Shirley研究所设计的，选用埃及长绒棉的高支低捻度纯棉纱高密重平组织织物，重要用于第二次世界大战期间的英国空军飞翔员的防冷抗浸服。当织物干燥时，经纬纱线间的间隙较大，大约10微米，能供给高度透气的结构；当雨或水淋织物时，棉纱膨胀，使得纱线间的间隙减至3～4 微米，这一闭孔机制同特别的拒水收拾相联合，保证织物不被雨水进一步渗透。目前该类面料早已被其它防水透气面料所代替。

通过纤维内部制作出孔道的方法实现将汗水排出体外，也就是目前市场上的吸湿排汗面料。

防泼水、防水的区别

防水，英文water proof/water resistant，简写W/P，一般是指在布料底面做胶底，分涂层coating和层压（贴膜）lamination两种，这才是真正的防水。

防泼水，也叫拒水，英文water repellent,简写W/R，一般是在面料表面涂一层涂层，以让水珠在布面不会很容易地渗入，一般会在布面形成水滴（象荷叶那样）。但不是真的防水，水停留时间长了还是会渗进里面的。W/R处理的面料会因为洗涤和长时间使用而失效，哪怕Gore-Tex的W/R，也只是比普通的W/R耐用一些而已。

总之，“防水”比“防拨水”更加持久，物理及化学性质更稳定，“防水”产品通常不会由于洗涤和长时间使用而失效；“防水”比“防拨水”具有更高的抗水压指标，通常至少在3000MM以上。应用到服装师，防拨水处理的主要作用是减少水被面料的吸附，是谁能够在面料表面被“拨开”。防水处理则是一道完全不透水的屏障，无论面料是否吸水，它都将水拒之于外。
