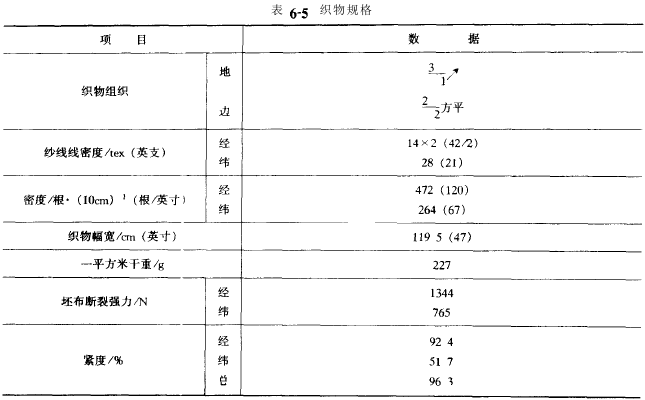

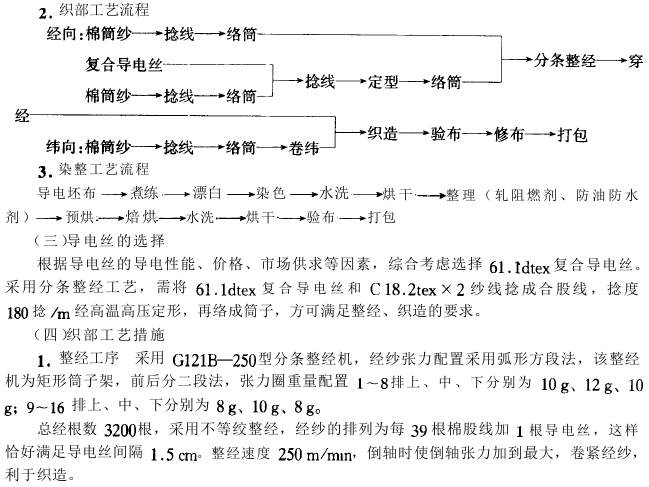

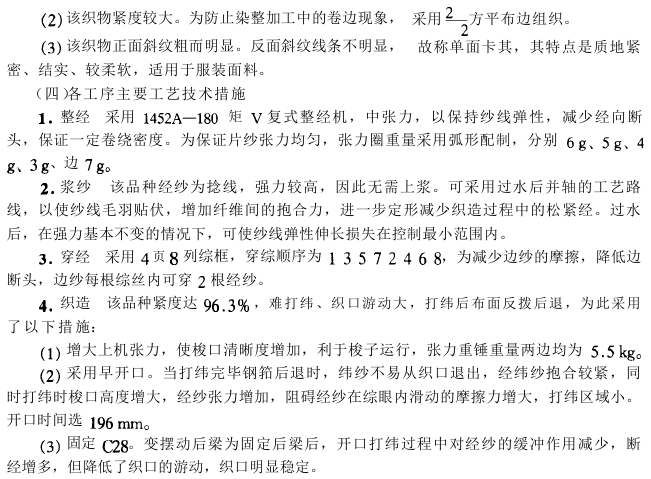

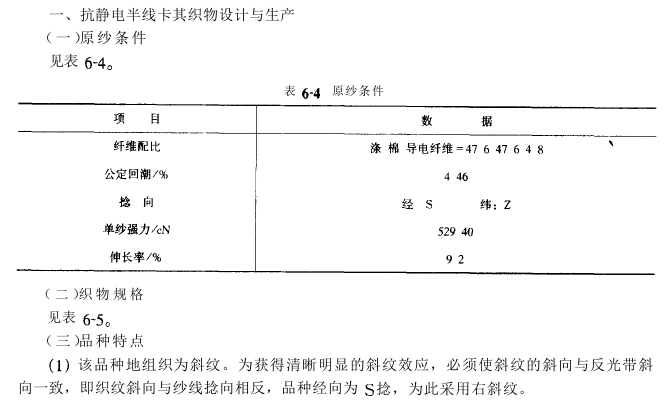

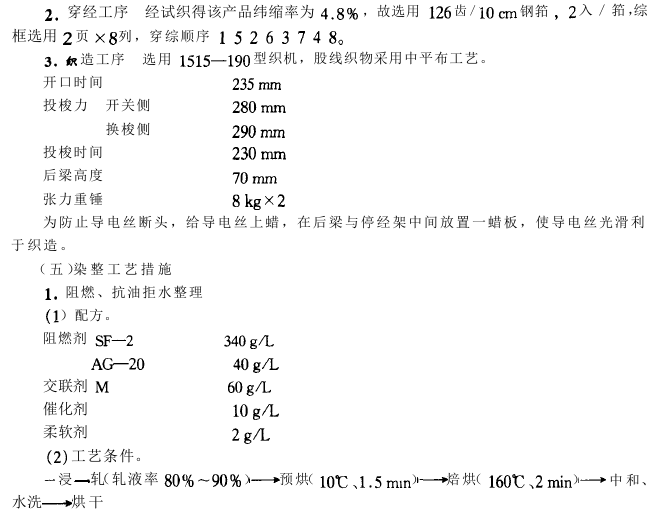

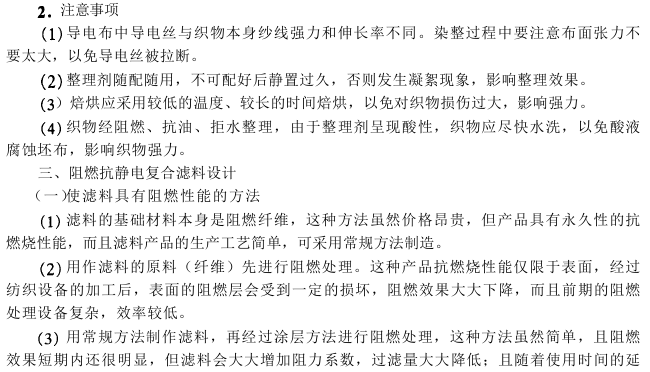

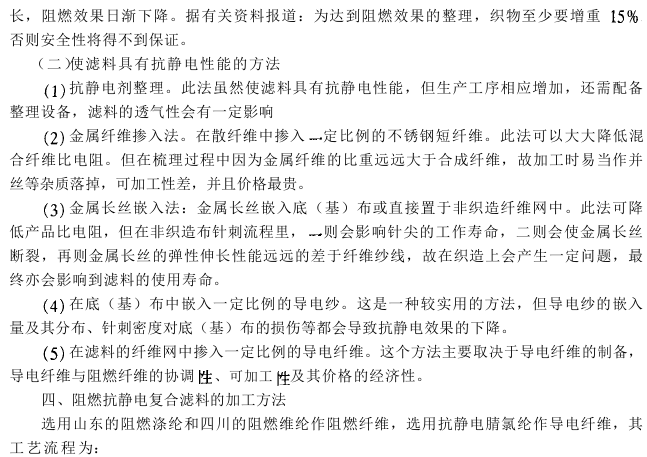

抗静电织物设计实例

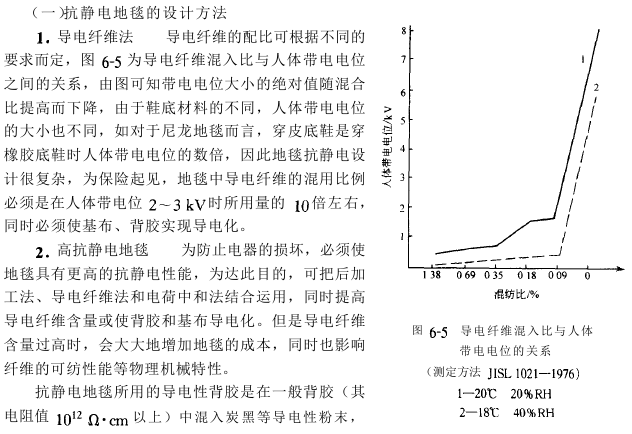

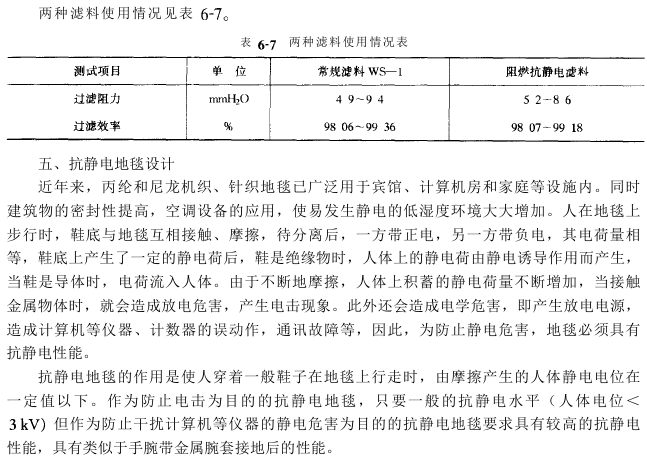

其电阻值为10⁶~10⁷Ω_*cm。基布的抗静电可用导电纤维与聚丙烯混纺制得抗静电基布。
由于背胶、基布的导电化，因此导电纤维在任何方法上都是连续的，没有间断。
以导电纤维法为基准，加入抗静电剂为辅，再加上电荷中和法，则效果更佳。
3.电荷泄漏法的抗静电界限　　为确定抗静电地毯能达到的界限，可使用电阻极低的铜板和铅板，测定人体带电电位。
鞋底通常是绝缘体，与铝、铜等金属摩擦也会带电，鞋底表面的电荷在金属板上放电而消除，内部的电荷则流入人体积蓄起来，达到一定电位时，而瞬间放电，降低电位，测定所得结果则是达到某一平衡状态时人体的带电电位。当鞋底、袜子等导电性差时，地毯使用为良导体时，也不可避免地产生静电现象，但必须注意金属板与导电纤维消除静电机理是不相同的。
六、新型耐久性防静电织物设计
本工艺不采用高分子有机抗静电剂，也不采用金属或碳等导电纤维，而是采用一种能在织物整理过程中生成导电络合物的无机络合剂，赋予合纤织物以耐久的抗静电性能。这种方法成本低、工艺操作简便、生产效率高、适用于量大面广的涤棉混纺织物和纯涤纶织物。经此法整理后的织物，其抗静电作用不受环境温度条件的影响，防静电性能和耐久性检测均达到或超过了国家有关标准。同时，该法对织物的手感、风格及透气性等亦无任何不良影响。
（一）研制机理
1. 织物的前处理　　织物前处理的目的是使涤纶纤维表面粗糙化、极性化、促进低分子物的扩散，使其易于吸附络合物，并增大结合的强度。同时，织物经前处理后可有效地去除不必要的油剂和杂质，这样，也有利于络合物被均匀地吸附。

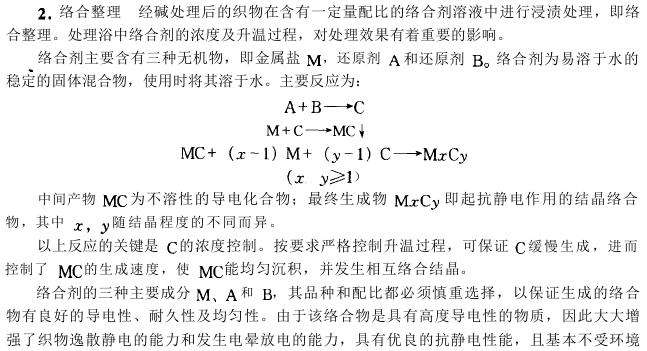

织物的前处理是通过适当的碱处理来实现的；而碱处理的控制，主要是根据不同的织物选择不同的减量率。试验和生产实践都表明，织物的前处理对成品防静电性能的耐久性有重要的影响。若前处理不恰当，可导致成品的耐久性差。
