化纤仿麻织物设计与生产工艺要点
城南二哥2023-01-29 11:47:16复合面料资讯511来源:复合布料_复合面料网
天然麻织物粗犷、挺括、透气性好,具有独特的优点,在国内外市场享有盛名。但由于纯麻原料的局限性,以其他原料代替麻纤维,开发设计仿麻织物是纺织行业设计人员研究的课题之一。
一、化纤仿麻织物主要结构参数设计
(一)原料的选配
开发充分体现麻织物效果的面料,原料选配尤为重要。
1.麻纤维的结构特性 麻纤维的纵面大都较平直,有横节、竖纹,单纤维较棉短,纺纱要在半脱胶下进行,故纱支较粗,条干不匀率较高,呈现竹节状。因此选用涤纶低弹丝、涤纶竹节丝、涤纶不规则牵伸丝(理化丝、双色丝)、涤纶竹节纱、涤纶疙瘩纱等原料,其外观接近麻纤维纱,仿麻效果较为理想。
2.染整处理后的麻粒效应 由于麻纤维只含60%~80%的纤维素和半纤维素,含有比棉多的木质素、果胶、脂肪及蜡质灰分和糖类物质,其染色较棉纤维困难,匀染性也较棉纤维差,大多染浅色,经后处理后外观呈现麻粒状效应。故可选用以下原料:原液丝和普通丝的组合丝;普通涤纶丝和涤纶改性丝、异形丝组合丝;涤纶与腈纶、锦纶、丙纶等组合丝或复合丝;涤纶DTY丝与FDT丝或FDT丝的组合丝。通过加捻染色处理后产生的麻粒效应,使其外观粗犷,从而达到仿麻效果。
3.仿麻原丝的纤度及截面形状 涤纶长丝仿麻时,原丝线密度一般为135~300旦,丝素的单丝根数为24~48F;截面形状为六叶、八叶等异型丝。
AAA功能性面料网SVSGHRUTO
一、化纤仿麻织物主要结构参数设计
(一)原料的选配
开发充分体现麻织物效果的面料,原料选配尤为重要。
1.麻纤维的结构特性 麻纤维的纵面大都较平直,有横节、竖纹,单纤维较棉短,纺纱要在半脱胶下进行,故纱支较粗,条干不匀率较高,呈现竹节状。因此选用涤纶低弹丝、涤纶竹节丝、涤纶不规则牵伸丝(理化丝、双色丝)、涤纶竹节纱、涤纶疙瘩纱等原料,其外观接近麻纤维纱,仿麻效果较为理想。
2.染整处理后的麻粒效应 由于麻纤维只含60%~80%的纤维素和半纤维素,含有比棉多的木质素、果胶、脂肪及蜡质灰分和糖类物质,其染色较棉纤维困难,匀染性也较棉纤维差,大多染浅色,经后处理后外观呈现麻粒状效应。故可选用以下原料:原液丝和普通丝的组合丝;普通涤纶丝和涤纶改性丝、异形丝组合丝;涤纶与腈纶、锦纶、丙纶等组合丝或复合丝;涤纶DTY丝与FDT丝或FDT丝的组合丝。通过加捻染色处理后产生的麻粒效应,使其外观粗犷,从而达到仿麻效果。
3.仿麻原丝的纤度及截面形状 涤纶长丝仿麻时,原丝线密度一般为135~300旦,丝素的单丝根数为24~48F;截面形状为六叶、八叶等异型丝。

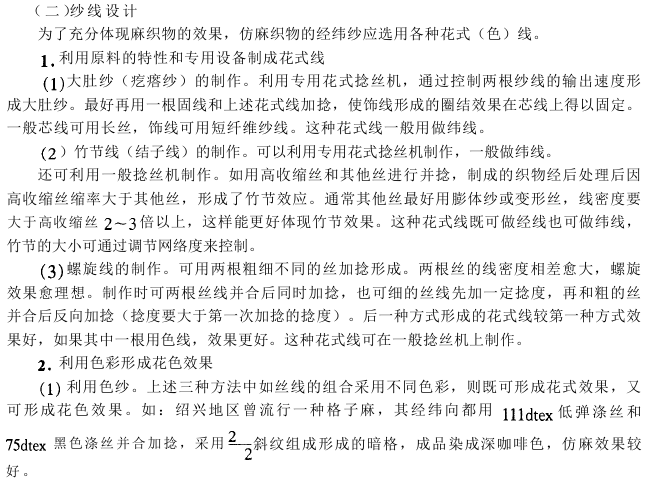

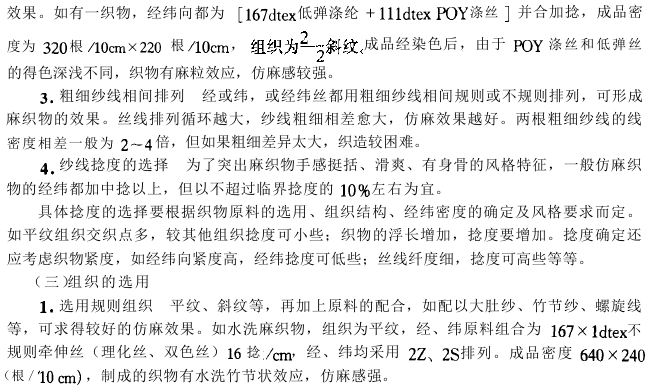

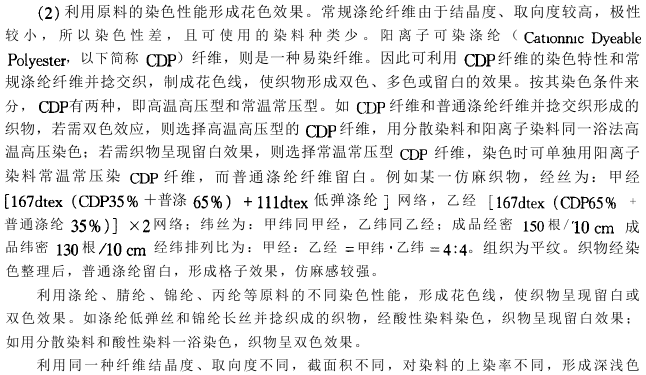

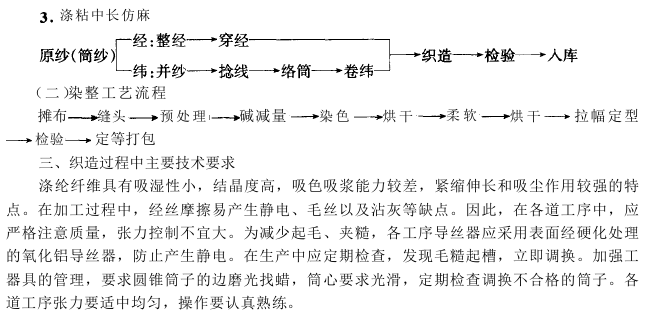

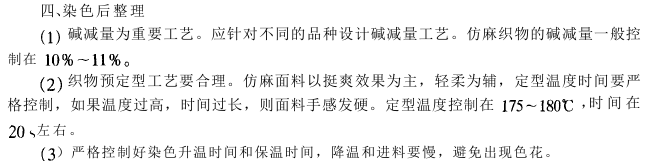

AAA功能性面料网SVSGHRUTO
