线速度调器——重力式线速度调器

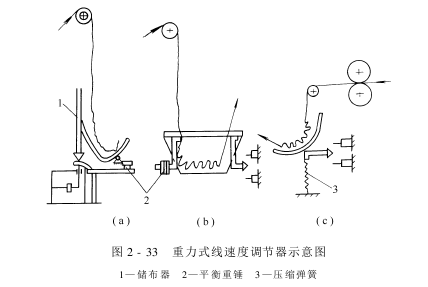

当织物可以或需要在某些联合机的相邻两单元机间的储布器中停留时,常采用重力式线速度调节器,即J形箱,如图2-33所示。当车速失调时,储布器中织物的重量将发生变化,从而储布器的位置也随着变化,通过电气调节机构,就可控制有关单元机的车速。

图2-33(a)所示为当储布器织物重量超过规定的上限指标时,储布器倾斜至一定程度,与调节好的电气开关接触,使进布电动机停转,直至储布器内织物重量减至规定的下限指标时,储布器向相反方向倾斜,带动开关触头分离。进布电动机启动。图2-33(b)和图2-33(c)所示为其他结构形式重力式线速度调节器,其工作原理与图2-33(a)相同。
