烘筒烘燥机——类型

烘筒烘燥机的主要优点是烘燥效率比较高。这是因为烘筒烘燥机的载热体是金属,载湿体是空气,因而在排出湿气时不会损失太多的热量,且机器结构比较紧凑,占地面积较小,损失的热量少。因此,烘筒烘燥机在染整加工中被广泛使用。
烘筒烘燥机按烘筒的排列方式可分为立式、卧式及桥式三种,分别如图5-2～图5-4所示。

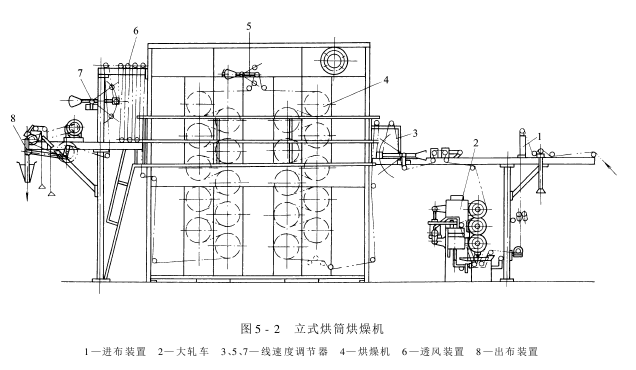

1.立式烘筒烘燥机
这是目前染整加工中使用为广泛的一种烘筒烘燥机。有单柱、双柱、三柱和四柱等几种类型,可根据实际工艺要求加以选用。每对立柱上安装有数量为8只、10只或12只的烘筒。对于烘燥涤棉混纺等织物的这种设备,后3只烘筒应改为冷却辊筒,否则,后要添加2～3只冷却辊筒,以降低织物的温度,防止织物产生永久性折皱。

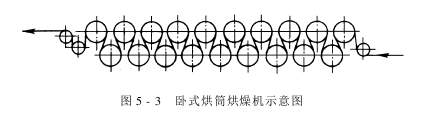

2.卧式烘筒烘燥机
在烘燥织物时所产生的湿热空气容易排除散发,不致影响其他烘筒的烘燥能力。安装、检修、穿布和操作都比较方便。但由于设备占地面积较大,故较少使用。
3.桥式烘筒烘燥机
它是立式和卧式两种烘燥机组成的混合式烘燥机,其大特点是结构紧凑。但它排除湿热空气较为困难,以致烘燥能力比其他两种低,且结构复杂,安装、检修和操作都不方便。因此,在染整加工中很少使用。
