树脂整理机设备结构及工作过程

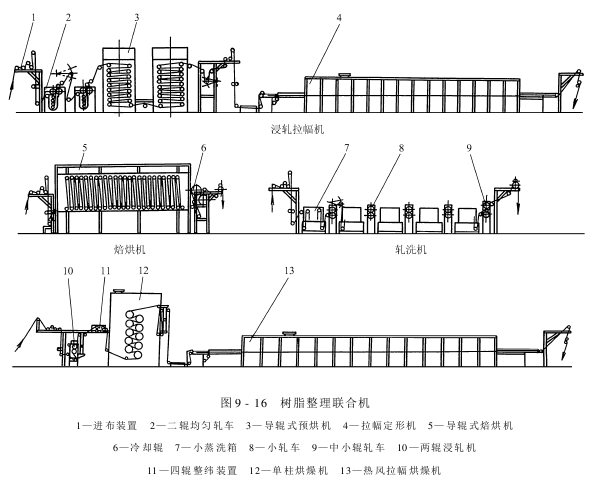

　　树脂整理机是由多个单元机组合成的联合机,它包括浸轧机、预烘机、高温热风拉幅机、高温焙烘机、平洗机、单柱烘筒烘燥机、布铗热风拉幅机及进出布装置,如图9-16所示。

　　1１浸轧机
　　为了使树脂均匀地分布于纤维内,并使其含有一定量的树脂,在浸轧时好采用在二辊轧车上进行二浸二轧。浸轧机由两台均匀轧车组成。干织物由进布架平幅导入均匀轧车,浸轧温水或浸轧树脂液(依工艺而定)。道压力要求不高,主要是轧去织物中的空气,并使织物含湿均匀或使织物预先渗入一定量的树脂。第二道浸轧压力要均匀,使织物上含树脂液均匀且挤除织物上表面的树脂整理液。
　　轧液槽一般宜选用“V”字形的,小容量轧液槽的溶液更新速度快,可避免初缩体溶液产生凝聚现象。
　　2１预烘机
　　浸轧后织物所带溶液,除了部分渗入纤维内部外,大部分存在于纤维表面及纱线之间的毛细管中。在预烘使织物表面水分蒸发时,表面浓度升高形成浓度梯度,有利于树脂初缩体分子向内部扩散。此外,预烘也减轻了焙烘时的负担。为防止树脂初缩体泳移,产生表面树脂,常用横穿布型导辊式热风烘燥机、针铗式热风拉幅机或红外线预烘机预烘,也可用短环烘燥机预烘。
　　预烘温度80～100℃,预烘后织物含液率在30%左右。
　　3１高温热风拉幅机
　　常用布、针铗式两用热风拉幅机。织物超喂运行,烘房温度150℃,出铗处装有冷却装置。
　　4１高温焙烘机
　　焙烘设备有悬挂式(长环、短环)焙烘机、导辊式焙烘机、卷绕式焙烘机等。烘房温度140～180℃,出焙烘房后有冷水辊冷却织物。
　　平洗机、烘筒烘燥机及拉幅机参见本书相关章节,这里不再叙述。
