毛织物湿整理设备-缩呢机

城南二哥2022-12-30 14:57:42复合面料资讯698来源：复合布料_复合面料网

1１缩呢机的作用与类型
　　缩呢是使毛织物获得质地紧密、丰满、厚实、柔软的手感,表面形成绒毛,增加其保暖性的加工过程,主要用于粗纺毛织物的整理。常用的缩呢设备有辊筒式缩呢机和洗缩联合机。
　　2１辊筒式缩呢机
　　辊筒式缩呢机有轻型和重型两种,目前广泛使用的是我国生产的缩呢机,有N061轻型缩呢机和N062重型缩呢机。轻型缩呢机适用于较薄毛织物的缩呢,重型缩呢机则适用于厚重毛织物的缩呢。两种缩呢机的结构、织物运转和缩呢方式基本相同,只是施加压力、机器尺寸大小有所不同。现以轻型缩呢机为例,说明其结构、作用及缩呢过程。

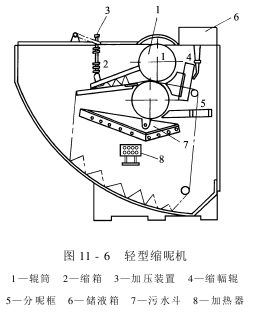

　　图11-6所示是N061轻型缩呢机的结构示意图,它主要由缩呢轧辊、缩幅辊、缩箱、缩呢槽、加压装置及污水斗等组成。
　　在缩箱内有一对橡胶缩呢辊,上辊为被动辊,下辊为主动辊。缩呢时毛织物经过两缩呢辊的轧点,进入缩箱。缩箱由底板和活动压板组成,使呢坯长度收缩。底板与水平成10°～16°,可以调节。压板由加压装置向下加压,控制毛织物在缩箱内经向所受的压缩作用,上压板的压力可根据需要进行调节。底板倾斜角度越小,上压板压力越大,缩箱内织物拥塞越多,经向收缩作用时间越长,经缩就越大。缩幅辊是一对间距可调的直立小橡胶辊。调节两辊之间的距离,可以控制毛织物纬向的幅缩。分呢框是一个长方形框架,装有数根可以自由旋动的铜质隔棒,每匹呢坯穿过一个分隔,使织物运行时各匹之间不致相互缠结。分呢框与自停装置相连,当织物打结或出现设备故障时,分呢框吊起,设备自动停机。
　　毛织物缩呢时的运行路线为:缩呢轧辊→缩箱→缩呢槽→导辊→分呢框→导辊→缩幅辊→缩呢轧辊
　　缩呢过程是:毛织物以环形绳状进入设备,由缩呢辊牵引在缩呢机中循环。织物先经过缩呢辊的轧点挤压,并推向缩箱,在缩箱压板的作用下使织物经向收缩。织物出缩箱后落入缩呢箱,经分呢箱和缩幅辊,进入缩呢辊轧点,又推入缩箱。织物在缩幅辊处获得幅缩。如此往复循环,完成缩呢过程。
　　3１洗缩联合机

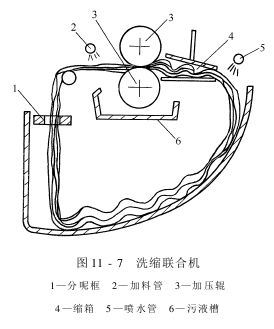

　　洗缩联合机是洗呢机与缩呢机的有机结合,可同时达到既缩呢又洗呢的目的。结构如图11-7所示。在洗呢机的上、下轧辊前后加装缩幅板和缩箱即成为洗缩联合机。
