打纬机构-摇轴与织口托板
城南二哥2022-12-30 14:53:11复合面料资讯748来源:复合布料_复合面料网

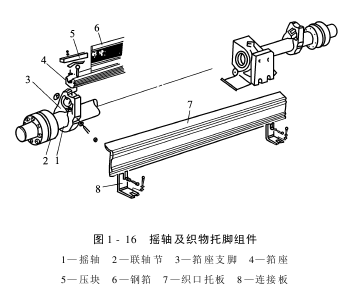

如图1-16,摇轴1通过两个联轴节2分别与左右打纬凸轮轴相连接。筘座4通过筘座支脚3固定在摇轴上,钢筘6装在筘座上,这样钢筘随摇轴便可形成打纬运动。为了加强刚性,摇轴上装有滑动轴承,轴承座固定在胸梁上。通过螺钉和压块5的斜面将钢筘6固定在筘座上。
为了使织口保持平直,钢筘打纬时,避免织物过于抖动,筘座前面装有织口托板7。织口托板由连接板8通过螺钉固定在胸梁上。装在织机两侧的边撑将两布边压在织口托板上,并沿纬纱方向拉紧。
AAA复合面料网VBBCNVM,N。KJO
为了使织口保持平直,钢筘打纬时,避免织物过于抖动,筘座前面装有织口托板7。织口托板由连接板8通过螺钉固定在胸梁上。装在织机两侧的边撑将两布边压在织口托板上,并沿纬纱方向拉紧。
