CXW型成形网织机
城南二哥2022-12-30 14:43:01复合面料资讯713来源：复合布料_复合面料网
CXW550型成形网织机是石家庄纺织机械有限责任公司在消化吸收国外产品的基础上,结合我国国情设计的重型多臂织机。该机用于织造造纸以及其他行业用单层、多层聚酯网。经纬用聚酯单丝,适用范围0.10～0.75mm。
纬密范围40～520纬/10cm。
幅宽 6m,9m。
高车速40r/min,无级变速。
电动机功率29.3kW。
机器重量30t,38t。
外形尺寸6m宽幅,长10000mm×宽6800mm×高2800mm;
9m宽幅,长13000mm×宽6800mm×高2800mm。
主墙板 采用球铁结构,分体组合。
主传动 采用双电动机双头同轴传动,每台电动机功率7.5kW。
引纬机构 采用液压投梭方式,储纬器和纬纱张力均匀补偿机构。
开口机构 采用双多臂结构,多臂动作采用凸轮控制,16页综框。
打纬机构 采用多段曲轴形式,曲轴采用45号钢锻造,打纬力大。
卷取机构 采用积极式三辊卷取,卷取辊为无缝钢管,外包橡胶皮。
送经系统有两种方式
双经轴电子送经系统和双经轴消极送经系统。
力矩电动机表面卷网,卷取辊为无缝钢管;整机采用定时集中润滑系统;本机计算机编程控制,自动化水平较高;本机不提供气源部分,由用户自理。

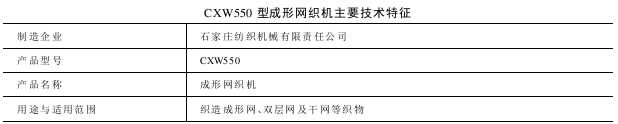

型号示意:
