ST型特种网剑杆织机
城南二哥2022-12-30 14:42:27复合面料资讯496来源：复合布料_复合面料网
ST520型特种网剑杆织机是石家庄纺织机械有限责任公司在原铜网机的基础上,结合国内外造纸网厂的现状而开发的新产品,该机适用于造纸业用成形网、干网及特种网的织造。
该机属机、电、气一体化产品,具有稳定可靠的机架,双传动箱动力输出、曲轴四连杆打纬,开口机构采用单侧大刀片积极式开口机构。控制系统采用全新的PLC可编程控制系统。
机架 采用四组墙板与各定位轴及底盘连接形成稳定的机架。
主传动机构 由双侧电动机及气动离合器,实现双动力同轴同步传动,经由双减速箱形成动力输出。
引纬机构 采用气动夹梭,片梭式引纬,经由中轴投梭机构实现打梭式的机械投梭。
送经机构 机械式积极送经,经轴有机上整经式经轴及经盘式经轴两种,送经量无级调节。
卷取及打卷 采用棘轮棘爪脉冲式半积极卷取,机上直接打卷,卷网长度50～100m。

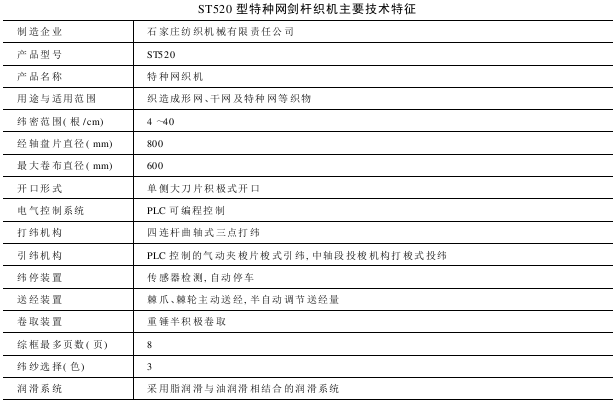

型号示意:
