GA型电子提花商标剑杆织机

GA782型电子提花商标剑杆织机是聊城昌润纺织机械有限公司(原聊城纺织机械厂)根据市场需要研制开发的具有国际先进水平的机电一体化产品。广泛应用于产业用布、丝织、装饰品等行业。

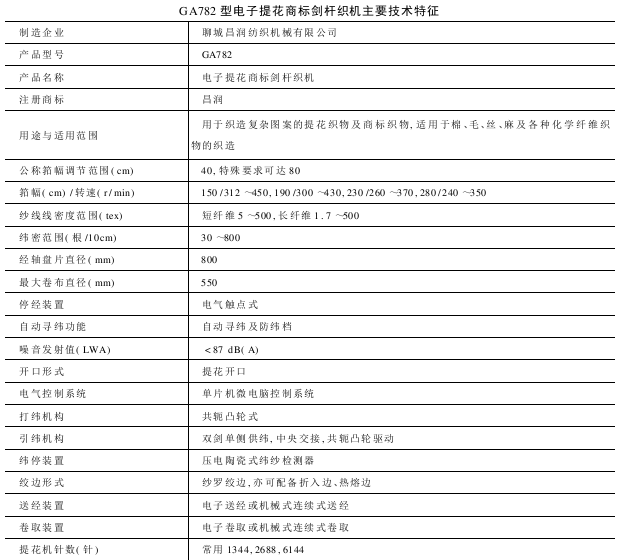

适织品种 适用于棉、毛、丝、麻、化纤等织物的提花织造工艺,可进行大提花织物、小提花织物以及各种图案、文字商标织物的织造。

机架系统 采用加强型机架、铸铁墙板,并增加电子提花笼头、切割边装置的安装系统。

开口系统 采用电子提花机,提花机针数根据用户要求而定,花型信号通过阅读机构传给电脑控制系统,电脑控制系统通过提综程序来控制电磁阀的吸合运动,进而控制各个提针的上下运动以实现所需要的各种花纹组织,所以在该织机上调整织物花纹组织极为方便,只需更改程序即可。

主传动机构 由4kW的主电动机驱动电磁离合器,再通过减速箱带动左、右凸轮箱中的引纬打纬共轭凸轮旋转,打纬凸轮推动筘座打纬,引纬凸轮带动引纬系统运动,左凸轮轴外侧的大齿形带轮又带动提花开口系统、送经系统及卷取系统运转,并新增加了防倒车装置,以克服电子提花笼头运动的不平衡性。

引纬机构 引纬机构是双剑单侧供纬,由共轭凸轮驱动的挠性剑带和夹持式钳纬器在中央交接纬纱完成引纬。

优化设计精密加工的共轭凸轮控制整个引纬过程,可使剑杆头运动规律更趋合理,确保织机高速运转时纬纱张力稳定、交接可靠、运行平稳。

打纬机构 打纬机构由共轭凸轮驱动短筘座脚分离式筘座,利用惯性打纬,以减小运动的冲击和能量消耗。

与引纬共轭凸轮具有同样高精度的打纬共轭凸轮,驱动坚固的短筘座,确保在织造高密织物及厚重织物时的打纬力。

送经系统 采用积极式送经及张力自动调节装置,并增加密纬功能,满足提花商标织物织造需要。亦可采用电子送经。

卷取机构 卷取机构由蜗轮、蜗杆及链轮积极连续地传动卷取辊,实现连续卷取。并增加压紧机构,确保卷取恒定。亦可采用电子卷取。

选纬机构 八色电子选纬机构,由电控系统控制,使所选纬纱按花型设计要求引入梭口。

润滑装置 主要传动轮系采用油浴润滑,摆轴轴承采用定期强迫润滑,无油浴部位采用密封轴承。

主机控制系统 采用微电脑控制,具有点动、启动、各种自停、故障显示、自动选纬等功能。

吸尘机构 为了及时清理左钳纬器夹纱夹子中的纤维粉尘,在织机的左侧装有独立吸尘电动机,在固定导轨上配备左、右吸口。
