传动装置

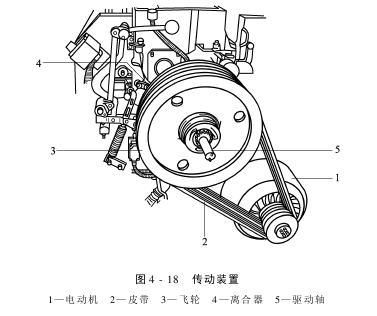

织机的传动装置是由电动机、V形皮带盘、离合器机构、开关机构、制动机构及防逆转机构等组成,如图4-18所示。织机由电动机1驱动。电动机1通过V形皮带2传动两只飞轮3。
织机啮合时,两只飞轮3压向插在中间的离合器4,电动机的动力传递到驱动轴5上。

电动机轴上有两组“V”型皮带盘,每组皮带盘是由两片具有单面锥度的皮带盘片及一片具有双面锥度的皮带盘片组成。离合器的基本部件有活套于传动轴上的“V”型和紧固于传动轴上的十字型传动片。十字型传动片端面的两侧面均铆有摩擦片,当两只“V”型皮带盘夹紧中间的摩擦片时,离合器啮合,织机被启动,当两只“V”型皮带盘脱开中间的摩擦片时,离合器即脱开,织机的传动就被切断。
制动机构:片梭织机采用的是全周式钢带制动带,制动带的工作面上铆有制动摩擦片。制动时,制动带被拉紧,并紧紧地包围在制动盘上,从而使织机迅速而准确地制动停止。当织机的自停装置发动停机时,制动装置要使高速运转的织机受制动而停止。
开关机构:开关机构位于胸梁上方,并横贯织机全幅。它有三种状态:制动状态(织机停止)、解除制动状态(织机仍保持停止)和运转状态(解除制动并使织机进入运转)。P7300型片梭织机的传动装置主要作了以下的改进:增强了主传动离合器,优化了织机的刹车性能,降低了织机承受的刹车载荷达30%。另外,简化了装配和拆卸的操作,减少了维修保养时间。
