M型多相织机的主要结构

一、M8300型多相织机的结构

M8300型喷气织机由独立的组件组成(图5-2),即:

(1)经纱和梭口形成独立组件。

(2)织造独立组件。

(3)卷布控制组件。

(4)纬纱供给组件。

经纱组件部分由经轴、导纱辊、经纱调节装置组成。设计成织造独立组件及经纱和梭口形成独立组件的主要目的,是使经纱组件成独立模块,更换经纱变得更迅速(少于45min)。在经轴直径达1600mm(通常为940～1250mm)和在恒压力式卷布装置上卷布时,更换经轴所花费的时间至少缩短1/3。

转动织造滚筒属织造组件供给组件,它可以正反转动。

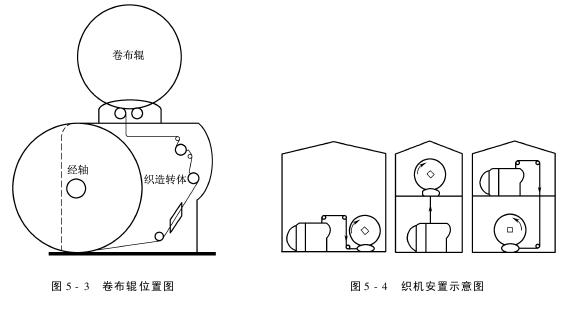

中央电气控制元件和纬纱供给组件都集中装在机架上。依据场地面积大小,卷布装置可以安排在织机上方(图5-3)。织机的安装也可以多种形式,如图5-4所示,卷布轴可在允许条件下尽可能多的设置。

纬纱供给组件由每一个纱线的喂入元件组成。
