引纬机构

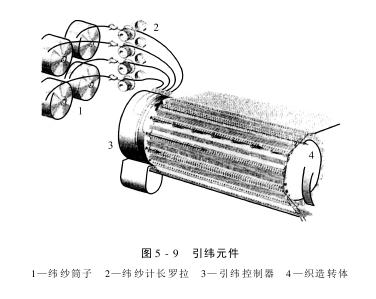

转动滚筒上开口片的另一个功能是形成纬纱通道(图5-9),在整个织物宽度上借助低压压缩空气将纬纱引入该通道。在开口片之间设有接力喷嘴,保证纬纱被可靠地传送到整个织造幅宽。
四根纬纱由计长罗拉以恒定速度从固定纬纱筒子上引出。其速度取决于引纬速率及织造幅宽,1/4的入纬率由计长罗拉的速度控制。当引纬速度为5000m/min,纱线速度大约为20m/s。

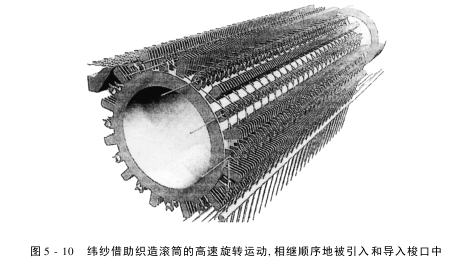

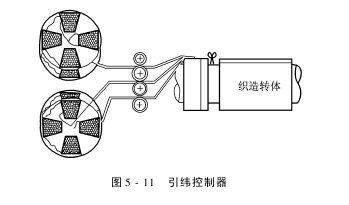

在转动滚筒梭口上同时引入四根纬纱,要有数项关键技术才能实现(图5-10)。引纬元件,即引纬控制器与转动滚筒为同轴心回转盘,用以分配和导入纬纱。引纬控制器(图5-11)由两个圆盘、多通道系统组成。由压缩空气传输的纬纱离开导入通道依次进入相应的纬纱通道。引纬控制器也有主喷嘴功能。

在引纬控制器和纬纱通道之间有纱线夹持器和主剪刀。夹持器可使每一根纬纱停止引入,受控的主剪刀适时将其切断。如引纬有误,则机器自停,以便处理纱疵(图5-12)。
