电子绞边器的作用与结构

织造工艺要求织物在织造时要有相应地绞边装置。一般为机械绞边,本文重点介绍电子绞边。

在织造过程中,纬纱前端将要离开织口时,纬纱夹持器或气流将释放纬纱,这时纬纱前端将处于自由状态,由于纬纱的张力,如果这时不及早将纬纱握持住,纬纱将会弹回去一定长度,在布面上造成缩纬(即边百脚)。通过电子绞边器可有效把即将处于自由状态的纬纱前端握持住。电子绞边器的主要特点:左右绞边时间可单独设置,并可根据纬纱特性设置不同的绞边时间,达到有效绞边作用。

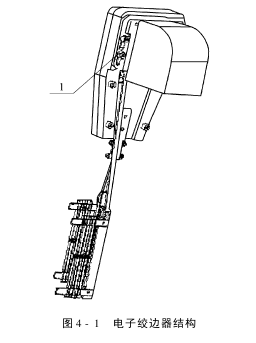

电子绞边器由步进电动机、电器控制板、绞边机架、绞边综丝、接近开关和发讯盘组成(见图4-1)。也可直接取编码器的角度信号,而不要接近开关和发讯盘。
