综框的种类和技术要求

一、综框的种类
(1)按织机的种类分:喷气织机用综框;喷水织机用综框;剑杆织机用综框;片梭织机用综框。
(2)按综框穿综杆的固定形式分:穿综杆直接固定于横梁上的综框(简称连体式综框);穿综杆用托座固定于横梁上的综框(简称分体式综框)。
二、综框的技术要求
(1)综框的平面度≤1mm。
(2)综框的垂直度(侧档与标准角尺的间隙)≤1mm。
(3)综框的驱动钩应牢固地固定在横梁或侧档上,确保驱动钩不松动或脱落。
(4)综框的连接需牢固,确保综框在高速运动中,受载各种张力后不散架,能正常运行。

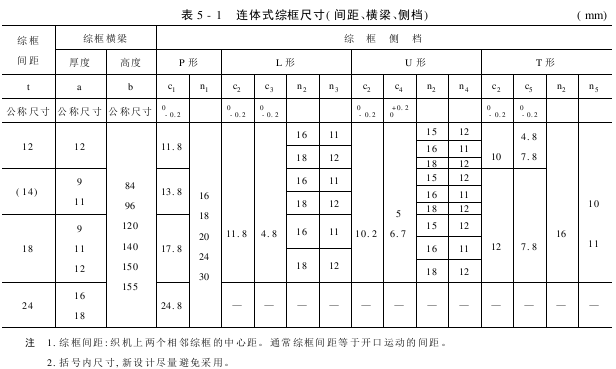

(5)综框的横梁需平直和坚固,抗拉强度σb≥240MPa。横梁的截面尺寸根据织机、织物等参数选用,确保其有足够的强度。常用截面有连体横梁、分体横梁,主要尺寸见表5-1、表5-2。
