储纬控制

储纬控制由储纬鼓上的纬纱储量检测传感器和中央微处理器完成。可以实现纬纱预绕、储纱卷绕速度及断纬报警等控制。
一、纬纱预绕控制
储纬鼓总要预先储备一定量的纬纱,它是根据织机织造工艺设定的。开始使用时,通过储纬器上的预绕控制开关就可操作。如:LASER/NOVA储纬器上的OFF/ON开关,FDP储纬器上的预绕开关等。
二、纬纱储量检测及卷绕速度控制

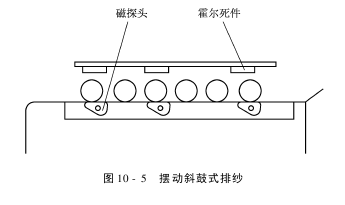

储纬器是通过光电传感器与机械传感器检测纬纱储量的。当前,多采用磁敏霍尔传感器检测(图10-5)。这种传感器具有灵敏度高、工作可靠及寿命长等特点。如LASER/NOVA型储纬器储纬鼓上的磁探头,若纬纱压倒磁探头表示有一定量的储纱,不同位置的磁探头被压倒或立起,都会被传感器发现。微处理器根据检测结果决定储纬器的工作状态:加速、减速或停机。
而喷射织机用储纬器则是根据设定的退绕圈数和储纬器卷绕数比较结果决定卷绕速度,若设定角引纬一次退绕4圈,则电磁针每抬起一次,编码传感器输出的卷绕数也应该为4圈:如果小于4圈,则加速卷绕;如果大于4圈,则减速卷绕。

三、断纱控制
通过储纬器尾部断纱传感器检测,一旦检测到断纱,立即发出断纱信号给织机,用于自动换纬或停机。
