剑杆头的作用及其应具备的条件

剑杆织机是通过剑杆头、剑杆带的引纬进行织造的。剑杆头、剑杆带是剑杆织机的核心部件。本章介绍剑杆头,下一章介绍剑杆带。
一、剑杆头的作用
剑杆头是剑杆织机中完成引纬运动的一个主要装置,它由送纬剑和接纬剑二部分组成,它们分别装在二条剑带顶端,通过剑带驱动装置,在走剑板(导轨)内进行往复运动。
送纬剑从织机左侧将选纬指送来的纬纱夹持住,引入织机梭口中央,接纬剑从织机右侧到织机中央位置,将送纬剑送来的纬纱钩住,返回到梭口右侧布边,送纬剑也同时返回到梭口左侧,送接纬剑就完成了个循环的引纬任务,钢筘开始打纬。
二、剑杆头在织造工艺上应具备的条件
(1)剑杆头外观。
①剑头表面应光滑,无废边、毛刺、裂纹、凹陷和气泡,不应出现断纬现象。
②经纱接触面应圆滑连接,过纱面不应有导致断纱的任何缺陷。
(2)送纬剑必须要工作稳定、可靠,压线板必须与左壳体上接触面配合平度好,压线板头部高低必须保证各种纬纱准确纳入钳口,可靠夹住纬纱,不应出现脱纬、断纬现象。
(3)接纬剑夹纱杆与勾纱头啮合工作面应光滑不得有毛刺、吻合不透光、开启灵活,保证纬纱夹持可靠。
(4)接纬剑导纱支撑臂与钩纱金属头间的间隙大小应按纱线粗细而定,一般控制在0.3～1.2mm,保证各纱线都能顺利进入。

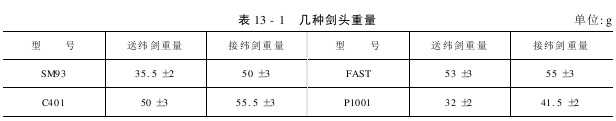

(5)剑头的重量,原则上应由各型剑杆织机总体结构设计时确定,现就几种常用剑头的重量见表13-1,供参考。

(6)剑头应具有良好的耐磨性,使用寿命长,尽量减少用户的机物料消耗,其材料的选择、加工工艺的准确及热处理、表面处理工艺的调整,对剑头的使用寿命至关重要。
