卷布辊
城南二哥2022-12-13 13:07:39复合面料资讯1223来源:复合布料_复合面料网
卷布辊的主要作用是供织机织布时,同步卷绕和传送织物。
一、卷布辊的结构、规格和技术要求
1.卷布辊的结构(卷布辊的结构见下图)

按传动联结结构分:
(1)齿轮传动连接。
(2)榫形传动连接。
(3)销轴传动连接。
2.卷布辊的规格

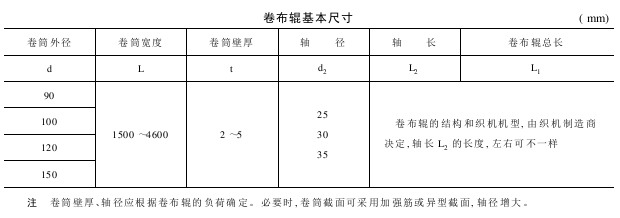

卷布辊的基本尺寸见下表。

3.卷布辊的技术要求
(1)卷筒的外表面四周需采用表面齿纹或卷筒包粘形式(毛毡、纱布、橡胶),表面无伤痕、裂痕。
(2)卷筒和闷头连接牢固。
(3)卷布辊应平直、坚固。
(4)卷筒应有足够的强度和抗弯。
(5)闷头应有足够的强度和硬度。
二、卷布辊的使用
(1)按织机机型选定卷布辊的结构。
(2)按织机门幅和织物选定卷布辊的规格。
(3)卷布辊的卷筒材料由铝合金、钢管、木质之分,随着铝合金材料的开发、提高和其成型工艺的发展,其强大的优势越来越多的取代钢管和木质卷筒。
(4)卷布辊的闷头材料有铝合金、钢材、塑料之分,可依据机型和织机与卷布辊的连接结构来选定卷布辊闷头材料。
三、卷布辊的维护保养和管理
(1)卷布辊应轻拿轻放,避免撞击。
(2)卷布辊应经常清洁,清除卷筒表面的污物。
(3)卷布辊的传动连接部位应加润滑脂,保持良好的传动。
(4)经常检查卷布辊的零配件是否松动、变形、磨损,并及时修整和更换。
(5)卷布辊贮存应干燥、清洁、防潮、防锈、防压。
