初始模员棚纤维柔颗性系数

　　(一)初始模量

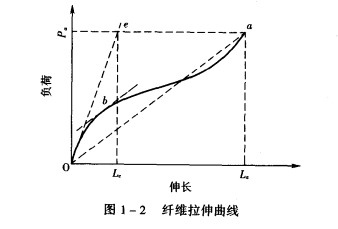

　　初始模量是指纤维负荷一伸长曲线上起始一段(纤维基本伸直后拉伸的一段)较直部分伸直延长线上应力应变之比。如图1—2所示，在曲线起始较直部分的宜线上延至和断裂点水平线相交于e点，过e点作横坐标的垂线相交于Le点，根据Pa、Le和该纤维的线密度Tt和试样长度L(即强力机上下夹持器间的距离，mm)，可求得初始模量E，单位为N／tex。

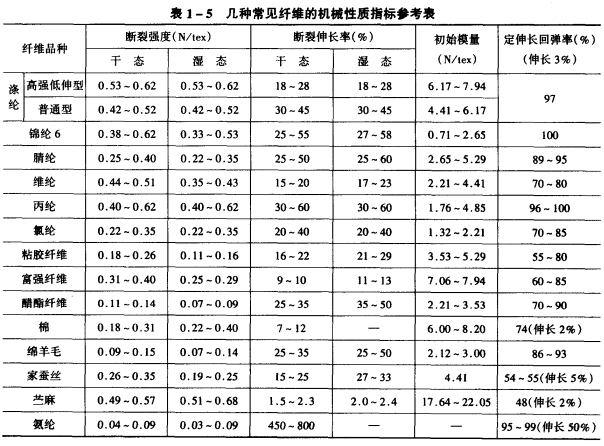

　　初始模量的大小表示纤维在小负荷作用下变形的难易程度，它反映了纤维的刚性。初始模量大，表示纤维在小负荷作用下不易变形，刚性较好，其制品也比较挺括；反之，初始模量小，表示纤维在小负荷作用下容易变形，刚性较差，其制品比较软。几种常见纤维的初始模量见表1—5。

　　表1—5中，涤纶的初始模量高，湿态时几乎与干态相同，所以涤纶织物挺括，而且免烫性能好。富强纤维初始模量干态时也较高，但湿态时下降较多，所以免烫性能差。锦纶初始模量低，所以织物较软，没有身骨。羊毛的初始模量比较低，故具有柔软的手感；棉的初始模量较高，而麻纤维更高，所以具有手感硬的特征。

　　（二)纤维柔顺性系数

　　在英、美国家经常用到纤维柔顺性系数c这个指标，其公式如下：

　　c＝0，说明拉伸曲线是直线形的，这时往往柔顺性差，要结合初始模量方可正确判定；对于某些纤维，如聚酰胺纤维，c<0，说明拉伸曲线是下凹形的，柔顺性好；若c>0，说明拉伸曲线是上凸形的，柔顺性较差，但可塑性能较好。c值越高，可塑性越大。
