纱线的强力指标

　　1．纱线的主要强力指标 主要包括断裂强力、断裂应力、断裂强度、断裂长度、断裂伸长、湿干强度比、10％定伸长负荷等，其与纤维的强力指标的表达意义和计算方法相同，详见章第三节，这里不再赘述。

　　2．混纺纱的强力 混纺纱的强力并不像直观想象的那样，强力弱的加上强力大的就一定得到一个强力中等的。它不仅与纤维的强力有关，还与混纺纤维的伸长能力的差异密切相关。

　　假设混纺纱中只有1、2两种纤维；纱线的断裂只是由于纤维的断裂而无滑脱；混纺纱中纤维混合均匀；两种纤维线密度相同。在此假设下，混纺纱的强力有三种情况：

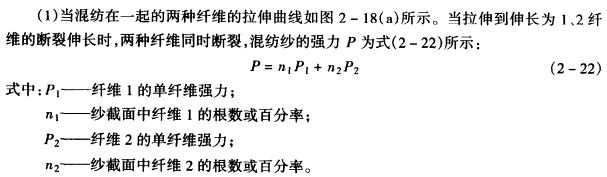

　　从式(2—22)可以看出，由于P2>P1，所以随着n2的增加，纱线的强力增大，即随着混纺纱中强力大的纤维混纺比的增加，混纺纱的强力提高。

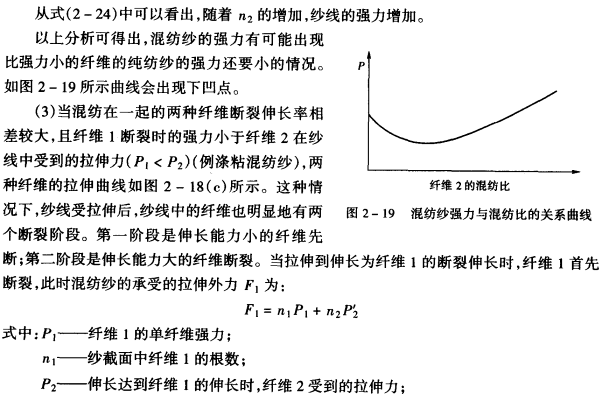

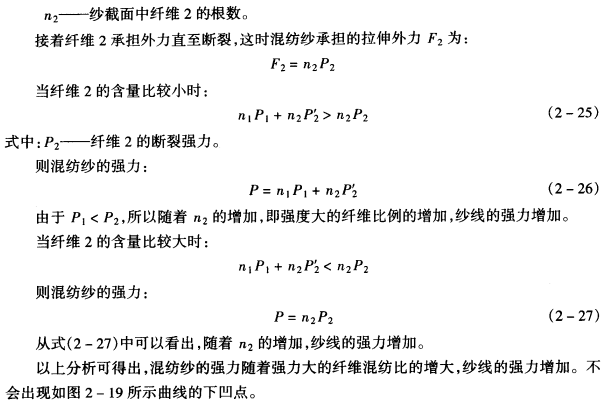

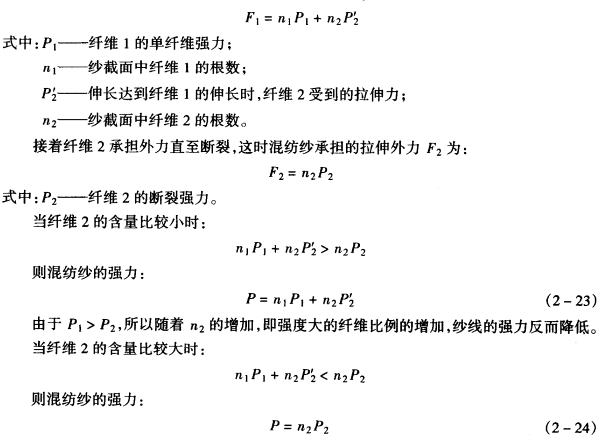

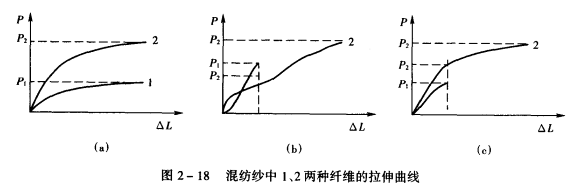

　　(2)当混纺在一起的两种纤维断裂伸长率相差较大，且纤维1断裂时的强力大于纤维2在纱线中受到的拉伸力(P1>P2)(如涤棉混纺纱)，两种纤维的拉仲曲线如图2—18(b)所示。这种情况下，纱线受拉伸后，纱线中的纤维明显地有两个断裂阶段。阶段是伸长能力小的纤维先断，第二阶段是伸长能力大的纤维断裂。当拉伸到伸长为纤维1的断裂伸长时，纤维1首先断裂，此时，混纺纱的承受的拉伸外力F1为：
